Verkostosaneeraushankkeen valokuvausohje

Näin varmistat laadun, turvallisuuden ja oikeusturvan verkostotyömaalla

Systemaattisen valokuvauksen tarkoituksena on mahdollistaa työmaan jatkuva laadunvarmistus ja informatiivisen historia-aineiston kertyminen, jotta sekä tilaajan että urakoitsijan oikeusturva toteutuu.

• Koska rakenteet peitetään, korostuu laadunvarmistuksen reaaliaikaisuus: Havaitsematta ja piiloon jäävät virheet, esim. putken väärä kaato, väärä täyttöaines tai huonosti tehty tiivistystyö voivat aiheuttaa painumia tai hankausta, ja sen myötä vuotoja rakenteen elinkaaren aikana
• Tilaaja osapuoli etävalvoo laatua ja puuttuu heti, jos dokumentointi paljastaa epäselvyyksiä tai laatuvirheitä, tai mikäli dokumentaatiota puuttuu – näin estetään tehokkaasti kalliit elinkaaren aikana tapahtuvat rakenteiden vaurioitumiset
• Kunnossapito tehostuu, kun uuden verkoston rakentamisesta ja vanhan saneeraamisesta tuotetaan laadukas ja kattava dokumentaatio verkkotiedon rinnalle

Kuvattavat työvaiheet:

1. Lähtötilanne
2. Liikennejärjestelyt
3. Valmistelutyöt
4. Raivaustyöt
5. Kaivuutyöt
6. Verkoston rakenteiden asennustyöt
7. Verkoston rakenteiden täyttötyöt
8. Tele-, sähkö-, kaukolämpörakenteet
9. Täyttötyöt
10. Pintarakenteet
11. Lopputilanne
12. Lisätyöt
13. Poikkeamat

Kuvausohjeet ja esimerkkikuvat:

1. Lähtötilanne

• 📸 Ota kuvia koko urakka-alueen laajuudella.

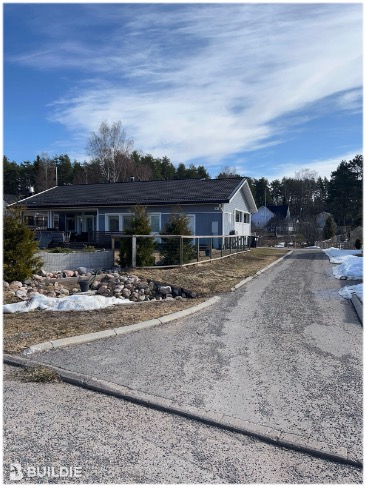

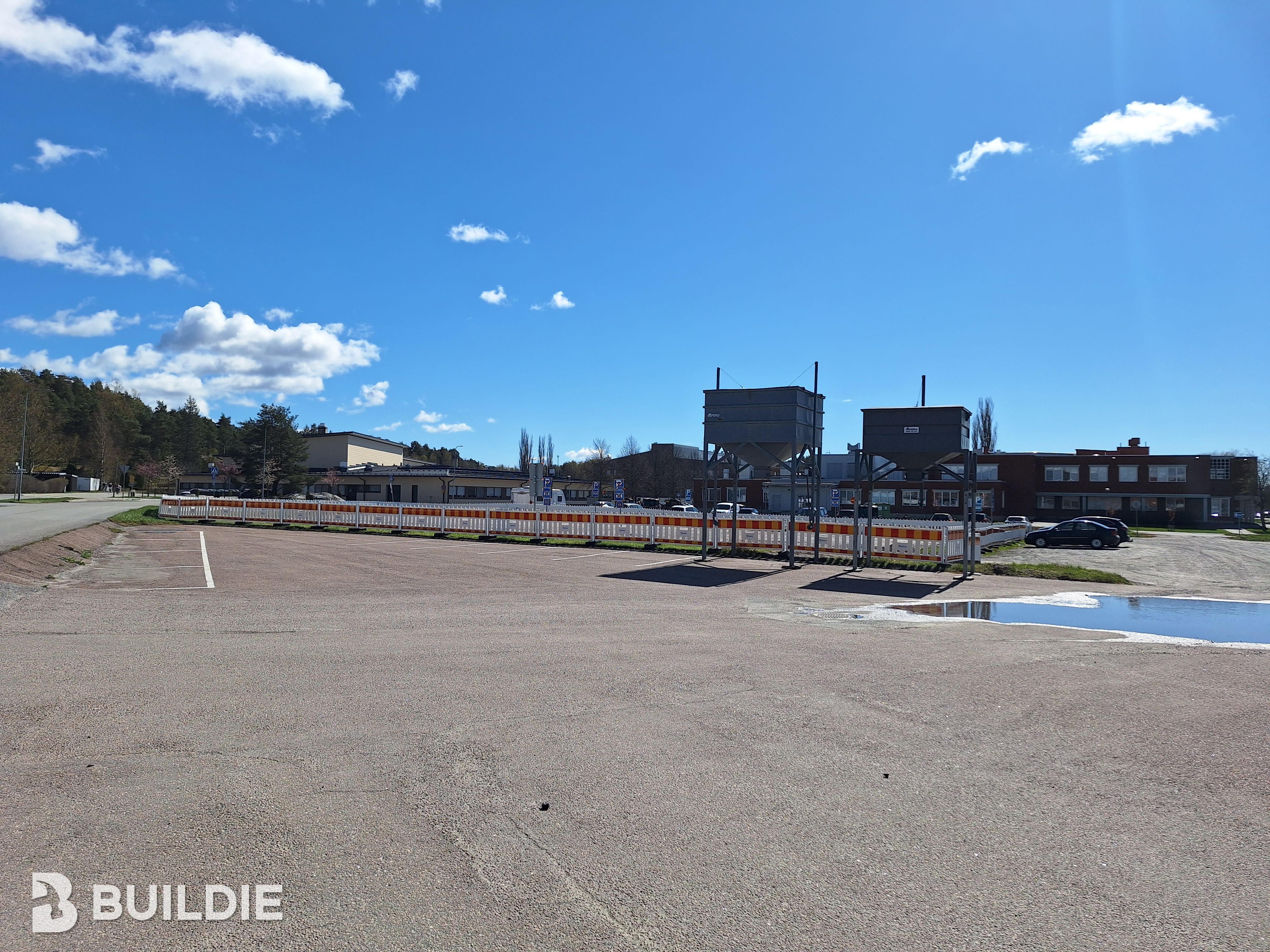

• 📸 Kuvaa risteyksiä, katualueita ja erityispiirteitä.

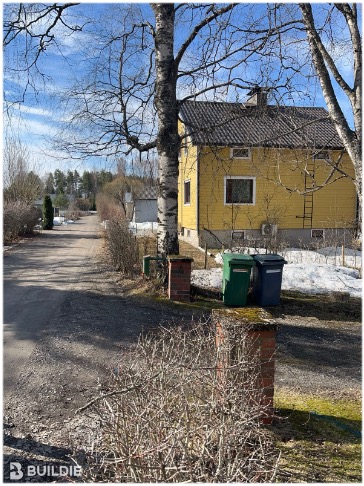

• 📸 Kuvaa rajapyykit, katumerkinnät tai näkyvät maastonkohdat useasta suunnasta.

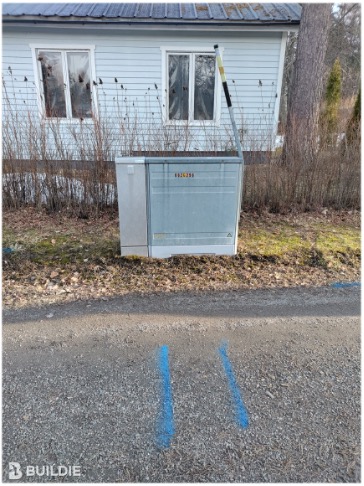

• 📸 Kuvaa kaapelimerkinnät ja muut näytöt kokonaisuudessaan.

Urakka-alue ja rajat:

Kaapeli- ja muut näytöt:

Siirrettävät, poistettavat, suojattavat ja säilytettävät rakenteet:

2. Liikennejärjestelyt

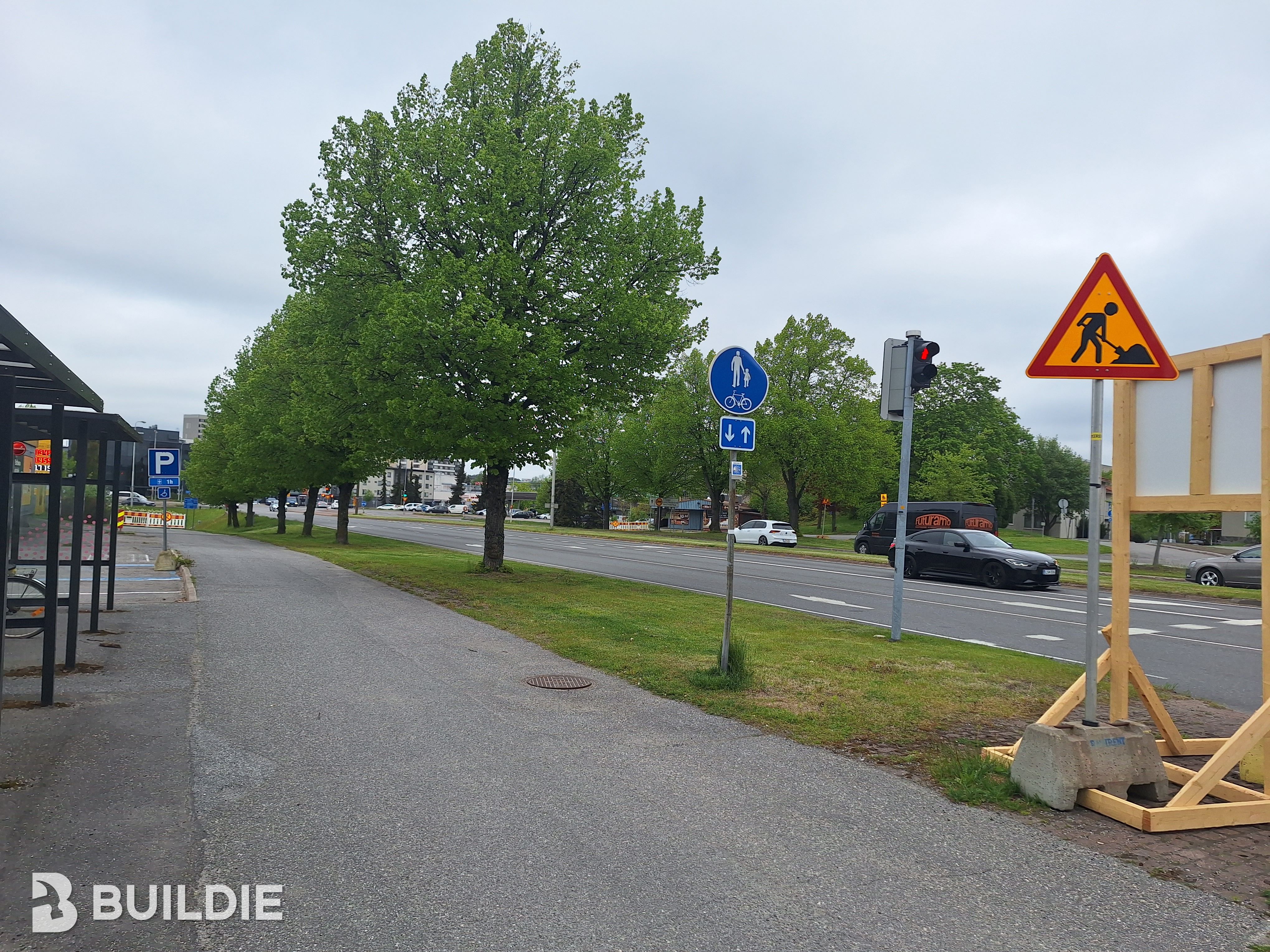

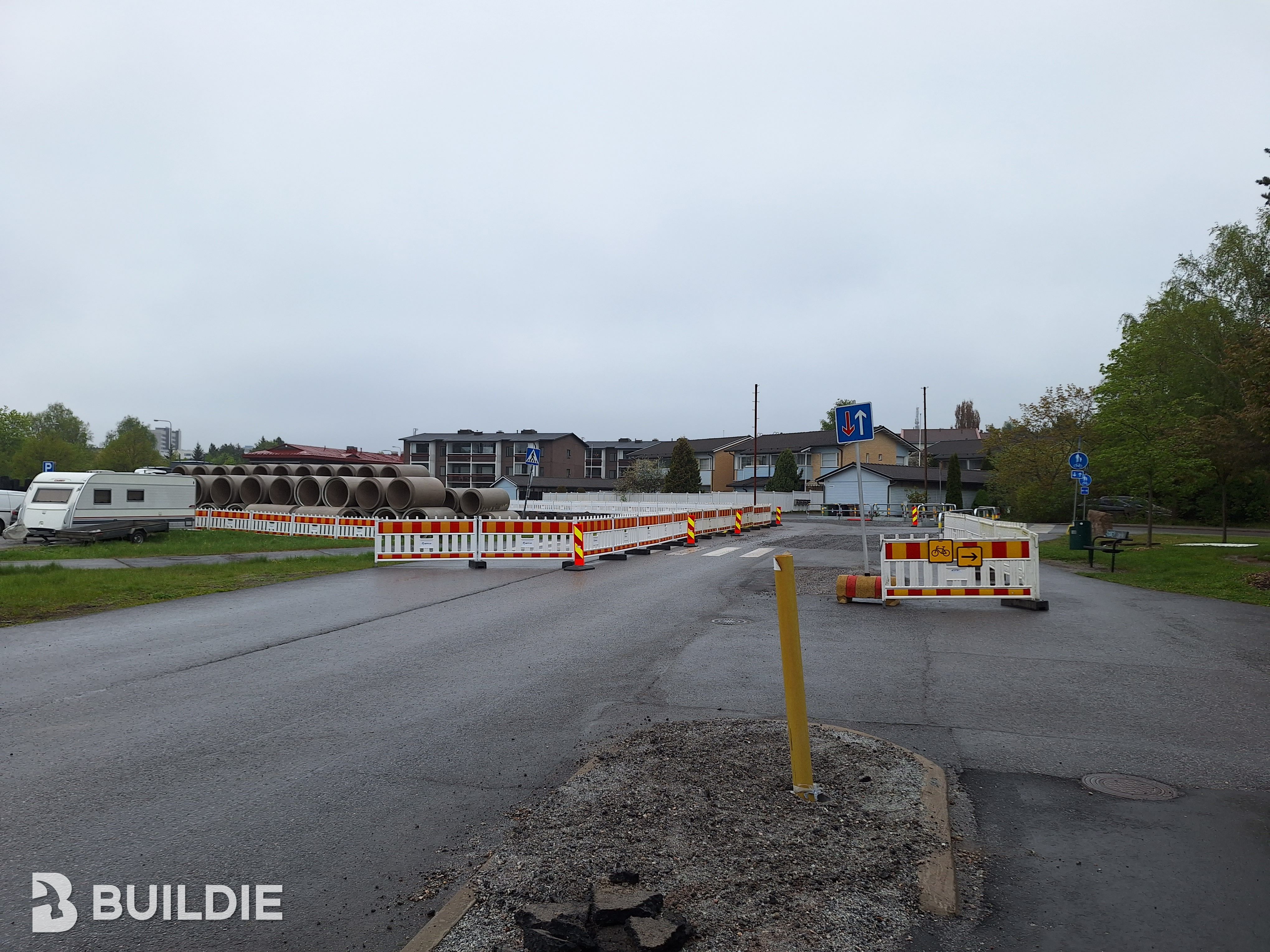

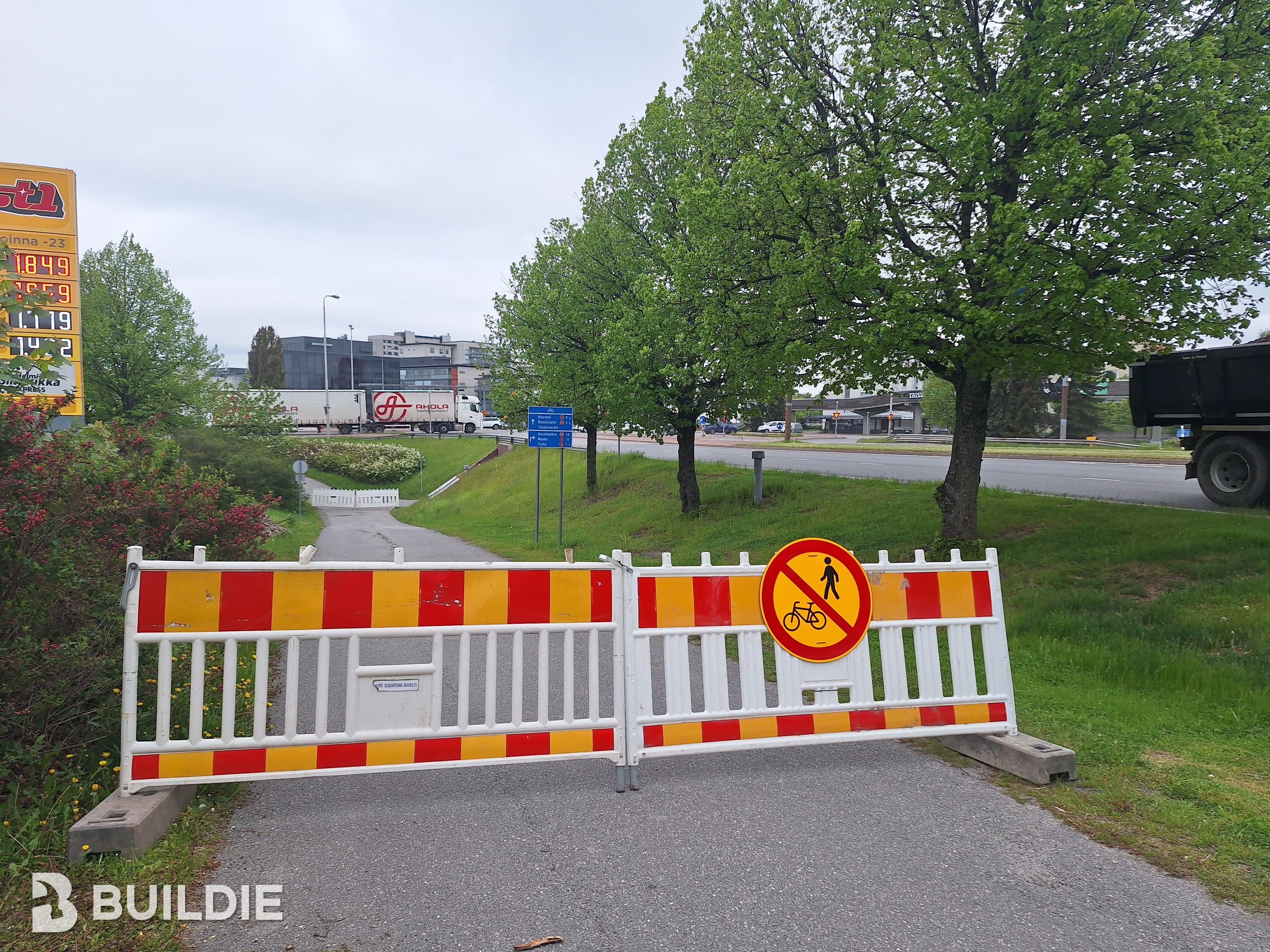

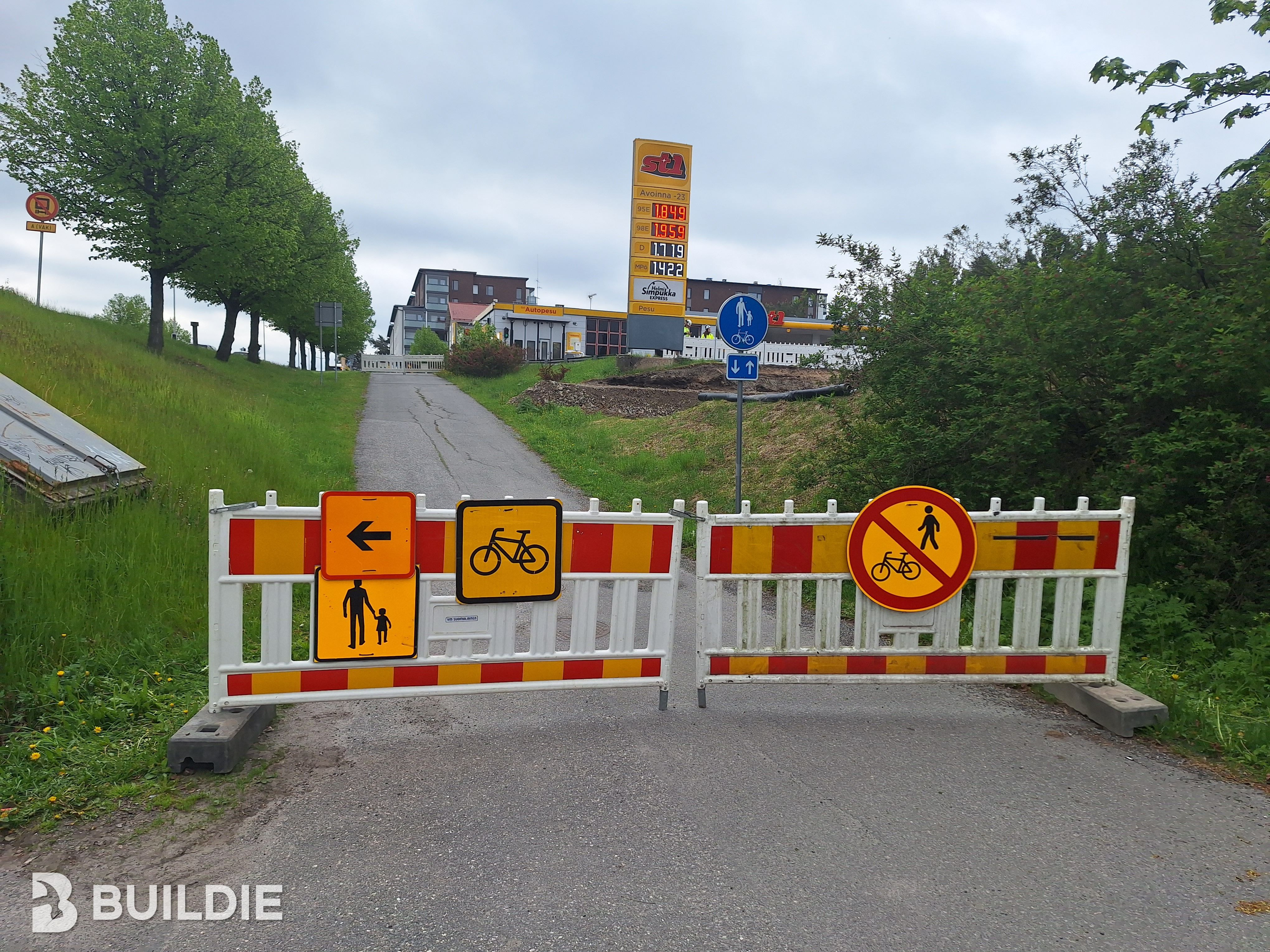

• 📸 Kuvaa asennetut liikennejärjestelyt (liikennemerkit, sulut, opasteet) kokonaisuudessaan.
• 📸 Ota kuvia ajosuunnista ja erityisesti jalankulkijoiden ja pyöräilijöiden näkökulmasta.
• 📸 Kuvaa kaikki muutokset liikennejärjestelyissä.
• 📸 Kuvaa liikennejärjestelyt ennen pidempiä taukoja (mm. viikonloput).

3. Valmistelutyöt

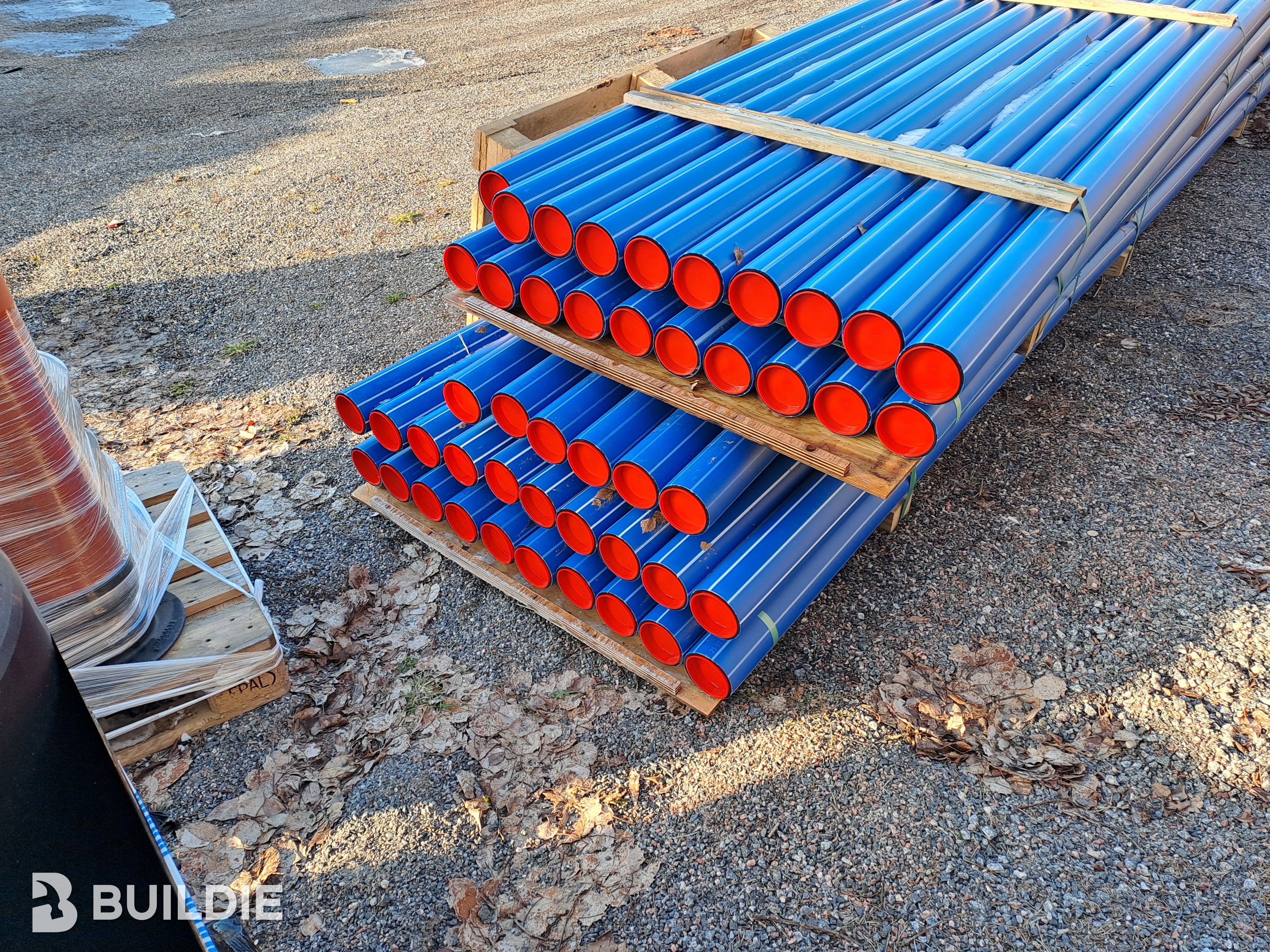

• 📸 Yleiskuvat valmistelutöistä, varastoalueiden laajuus, sijainti ja materiaalien kunto.

4. Raivaustyöt

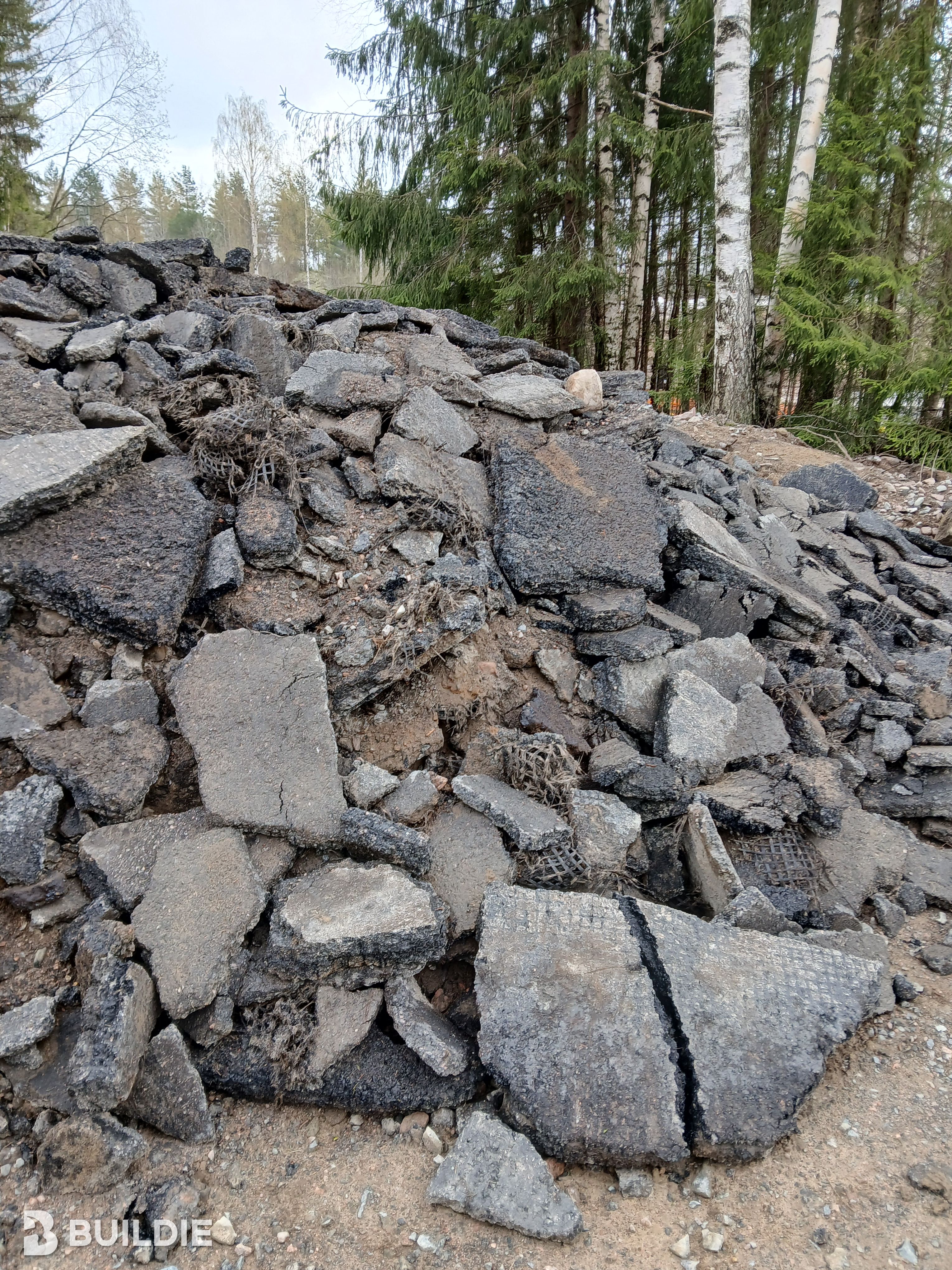

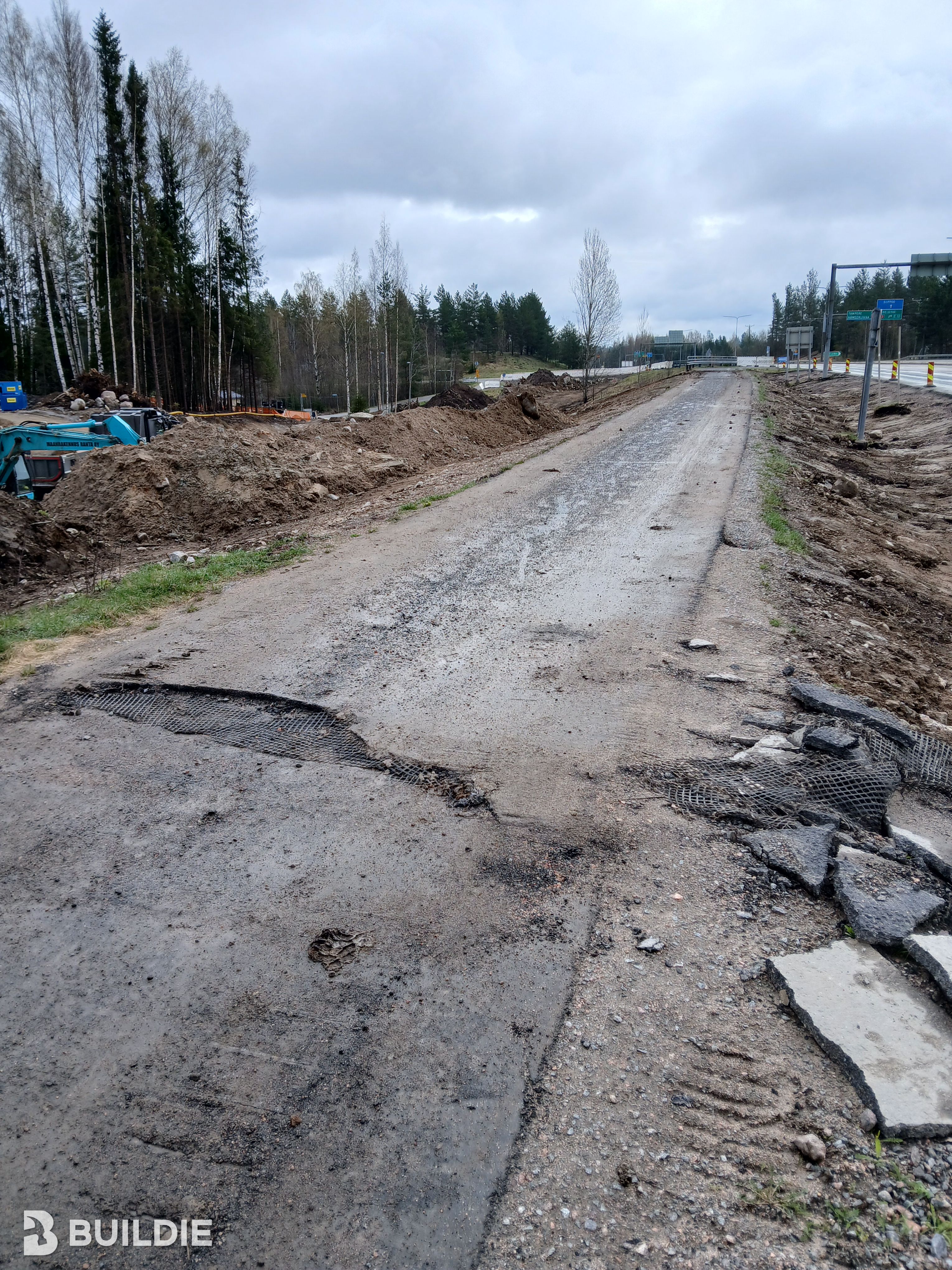

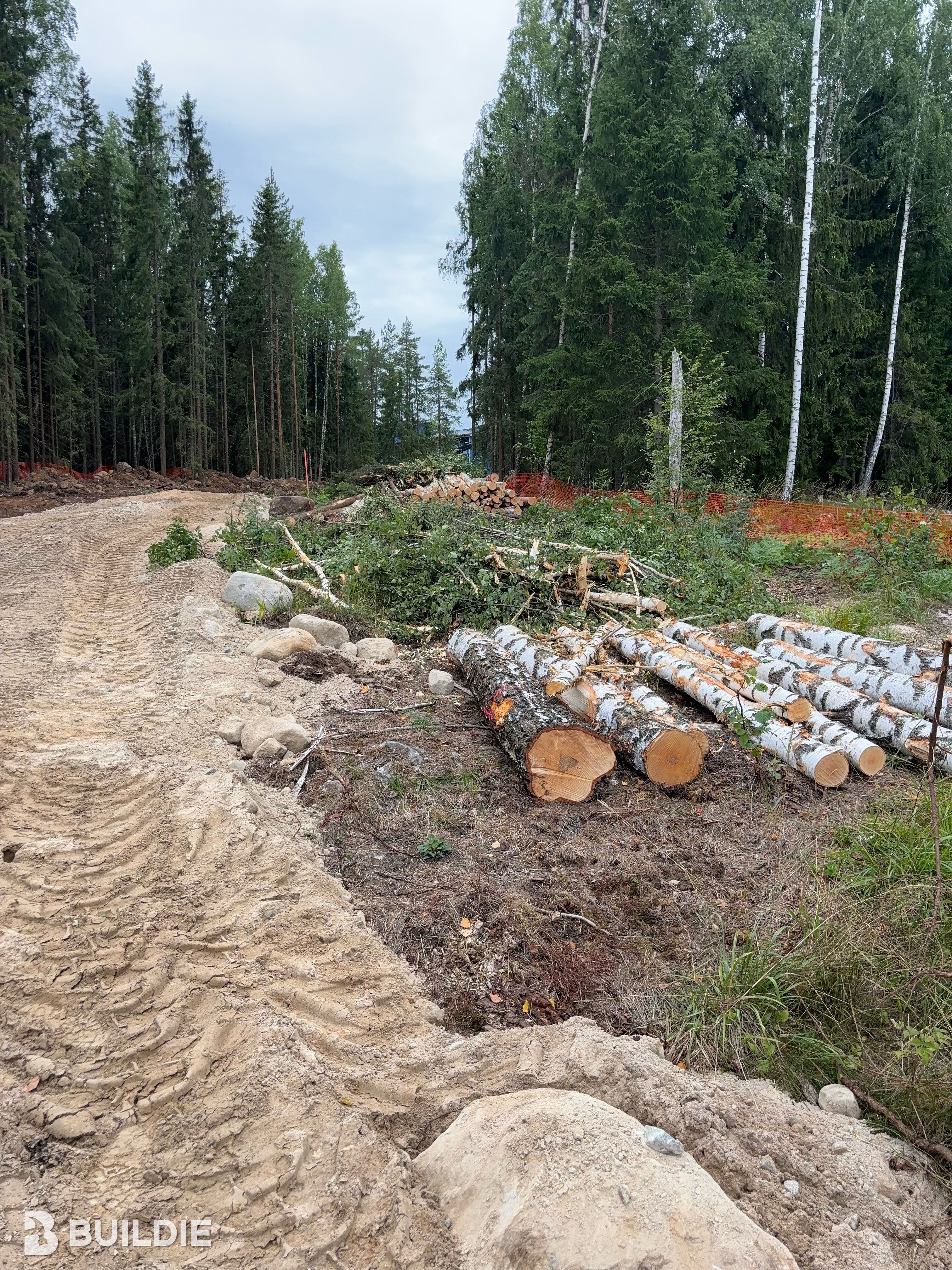

• 📸 Kuvaa poistettavat/siirrettävät puut, pensaat, asfaltit tai muut rakenteet ennen ja jälkeen toimenpiteen.
• 📸 Kuvaa myös jätteen varastointi.

5. Kaivuutyöt

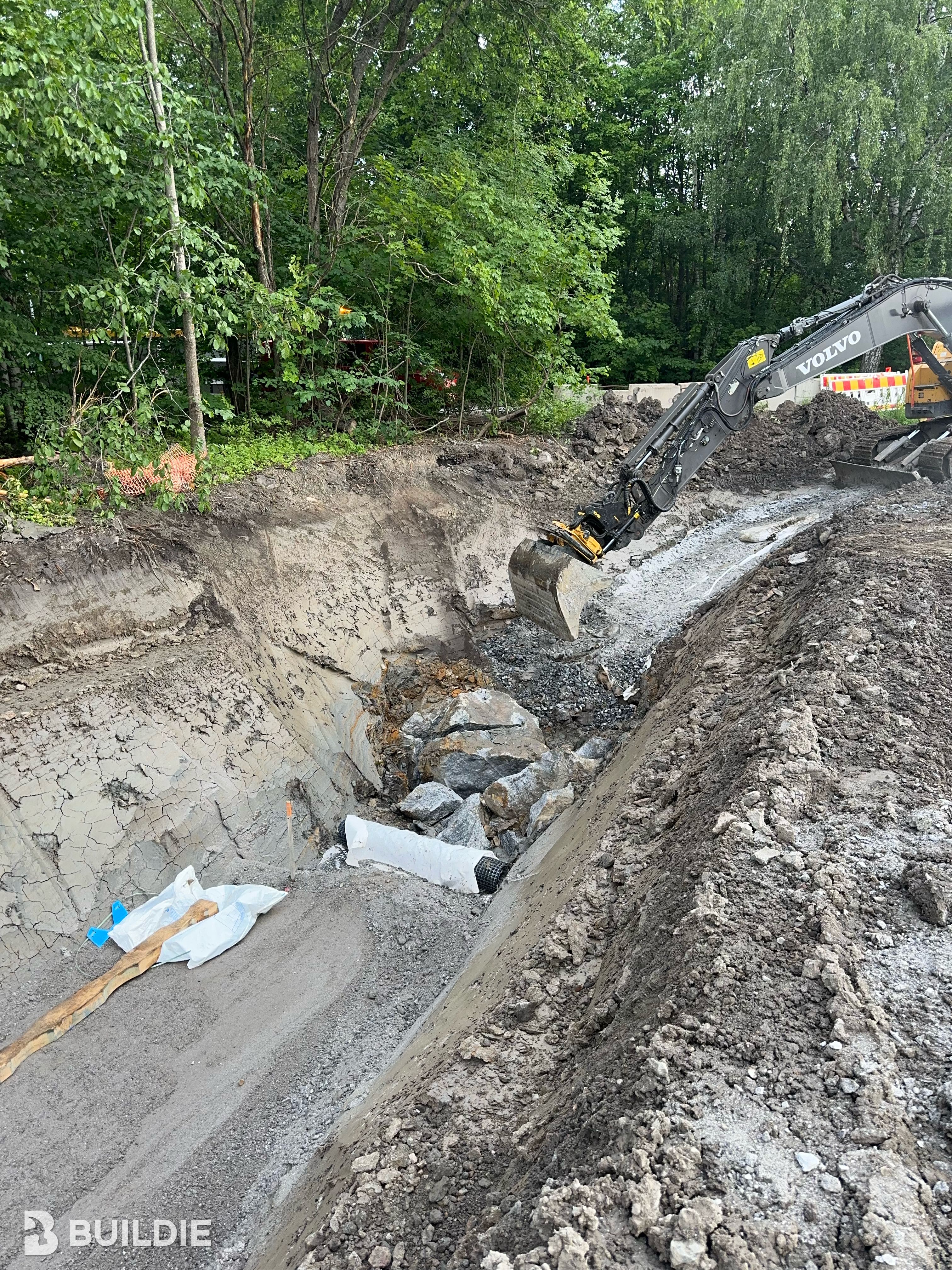

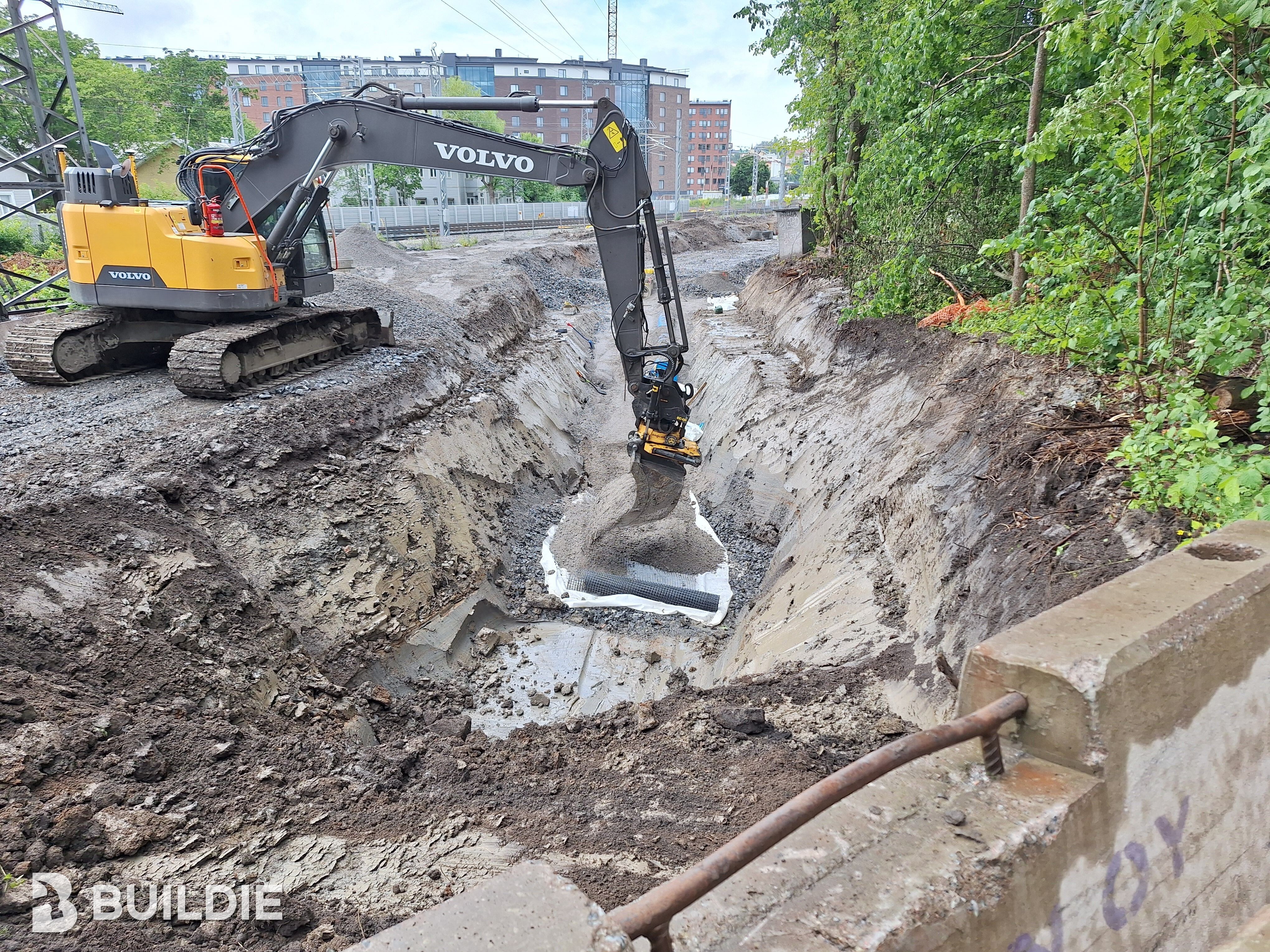

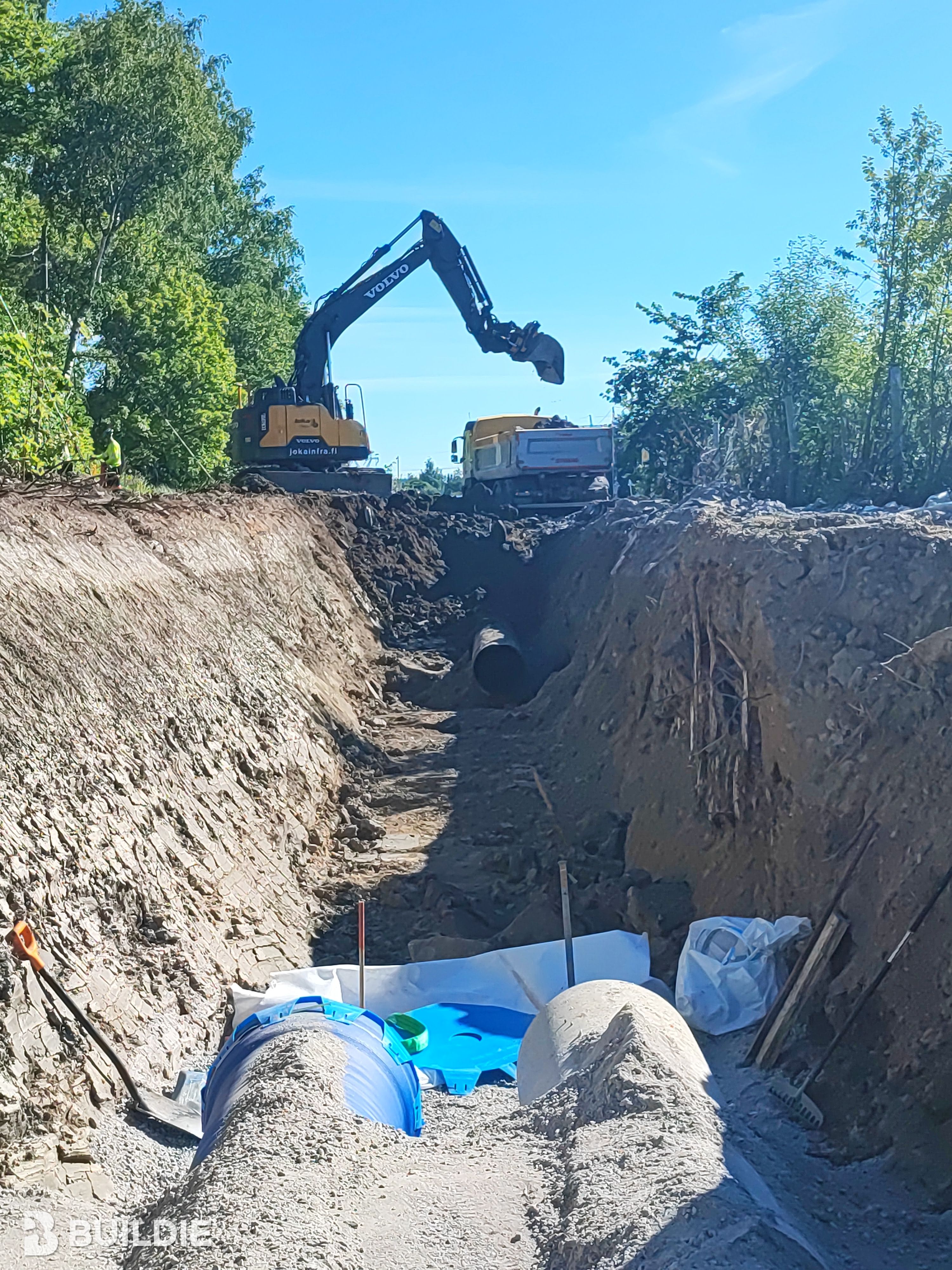

• 📸 Kuvaa kaivannot yleiskuvina, joista hahmotettavissa rakenteet, maa-aineksien laatu, kaivannon seinämät ja pohjat.

6. Verkoston rakenteiden asennustyöt

• 📸 Kuvaa putket, kaivot, liitokset ja tiivisteet ennen täyttöä. Valokuvista tulee olla todennettavissa rakenteiden sijoittelu, sijainti ja asennustapa.
• 📸 Kuvaa putkilinjojen etenemää n. 20m. välein.

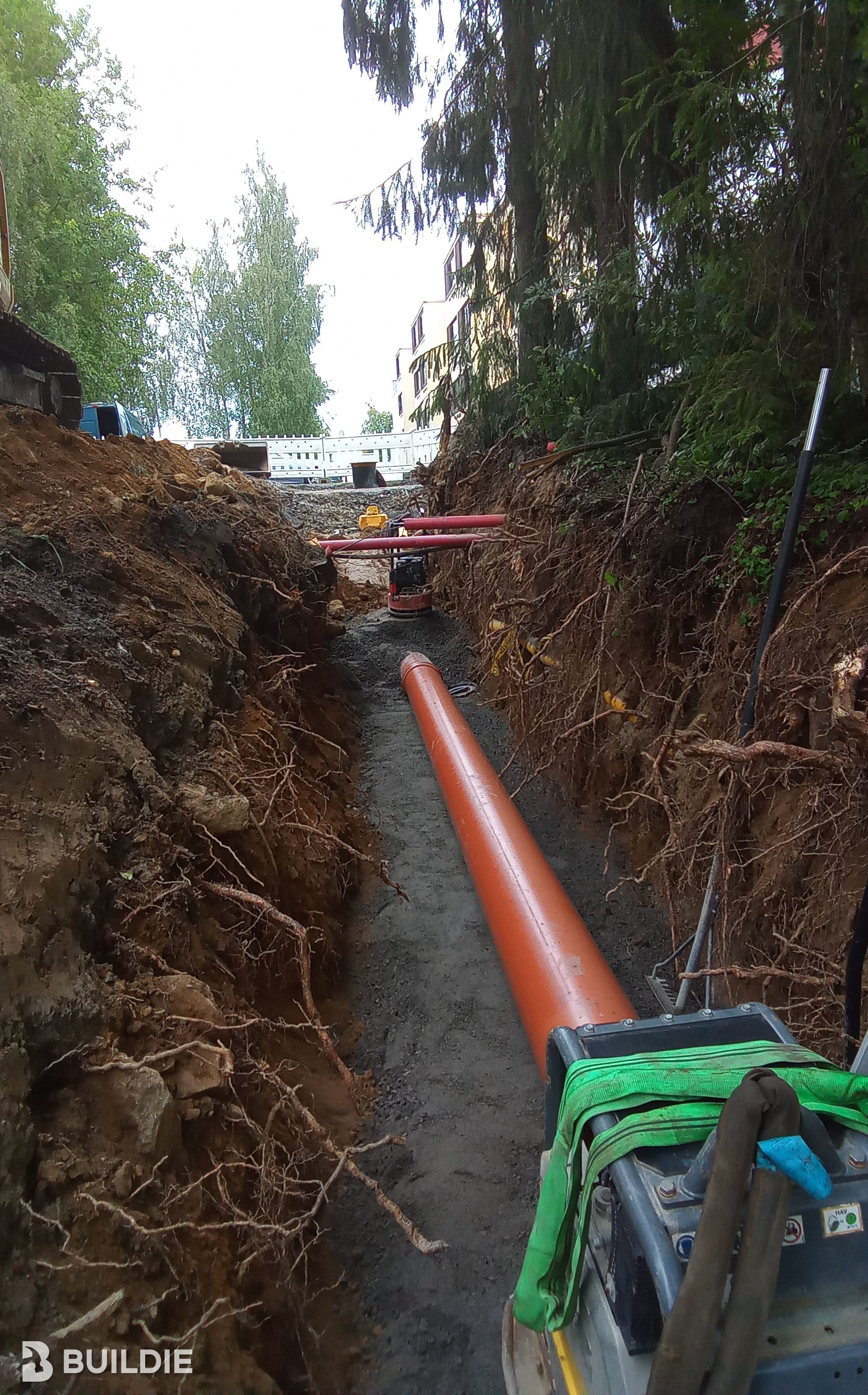

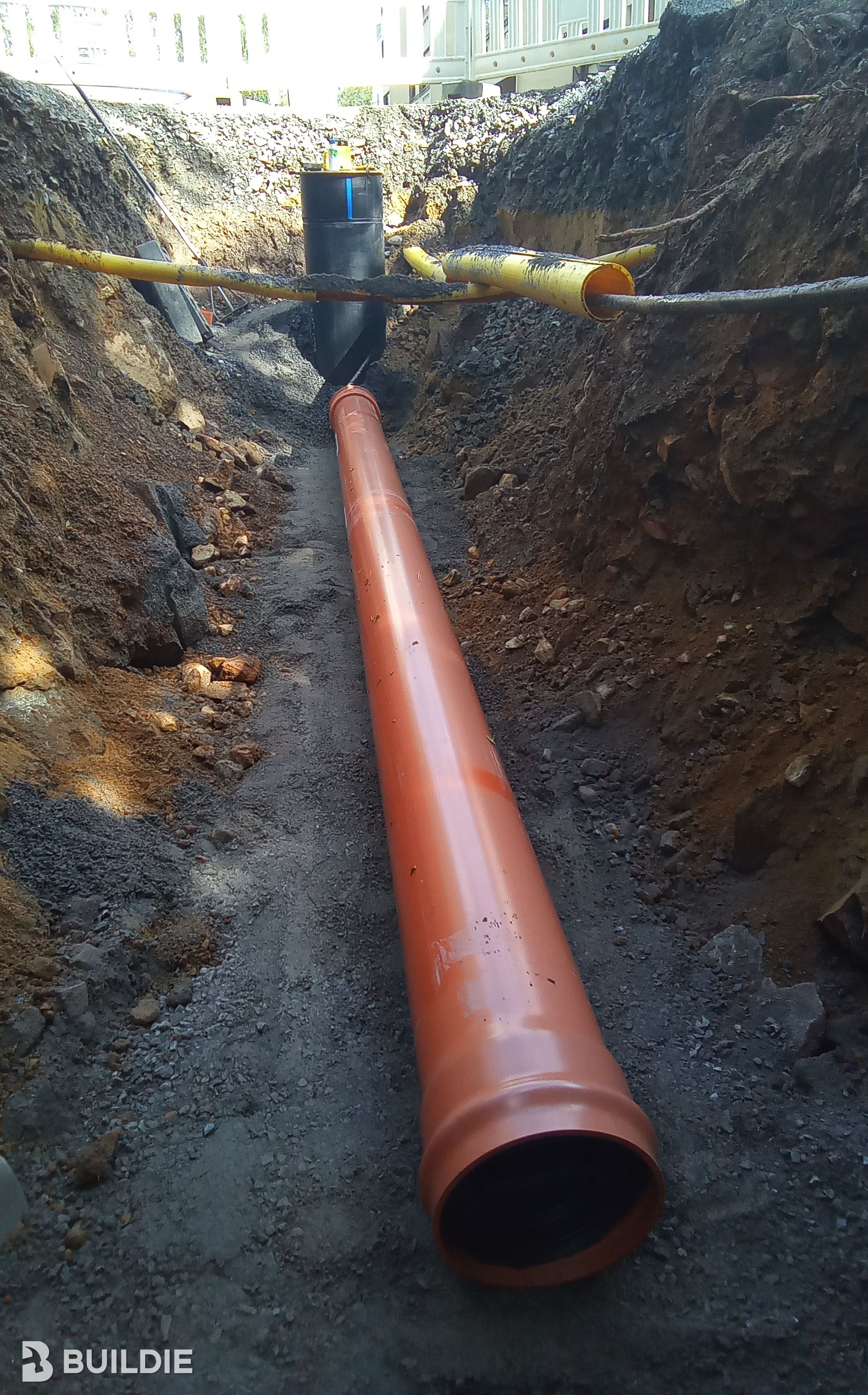

Kuvateksti: JV315 PVC-putki asennettu

7. Verkoston rakenteiden täyttötyöt

• 📸 Kuvaa täyttötöiden toteutus kerroksittain. Ota kuvat heti tiivistystyön jälkeen, jotta niistä on todennettavissa käytetyt materiaalit ja tiivistystapa.

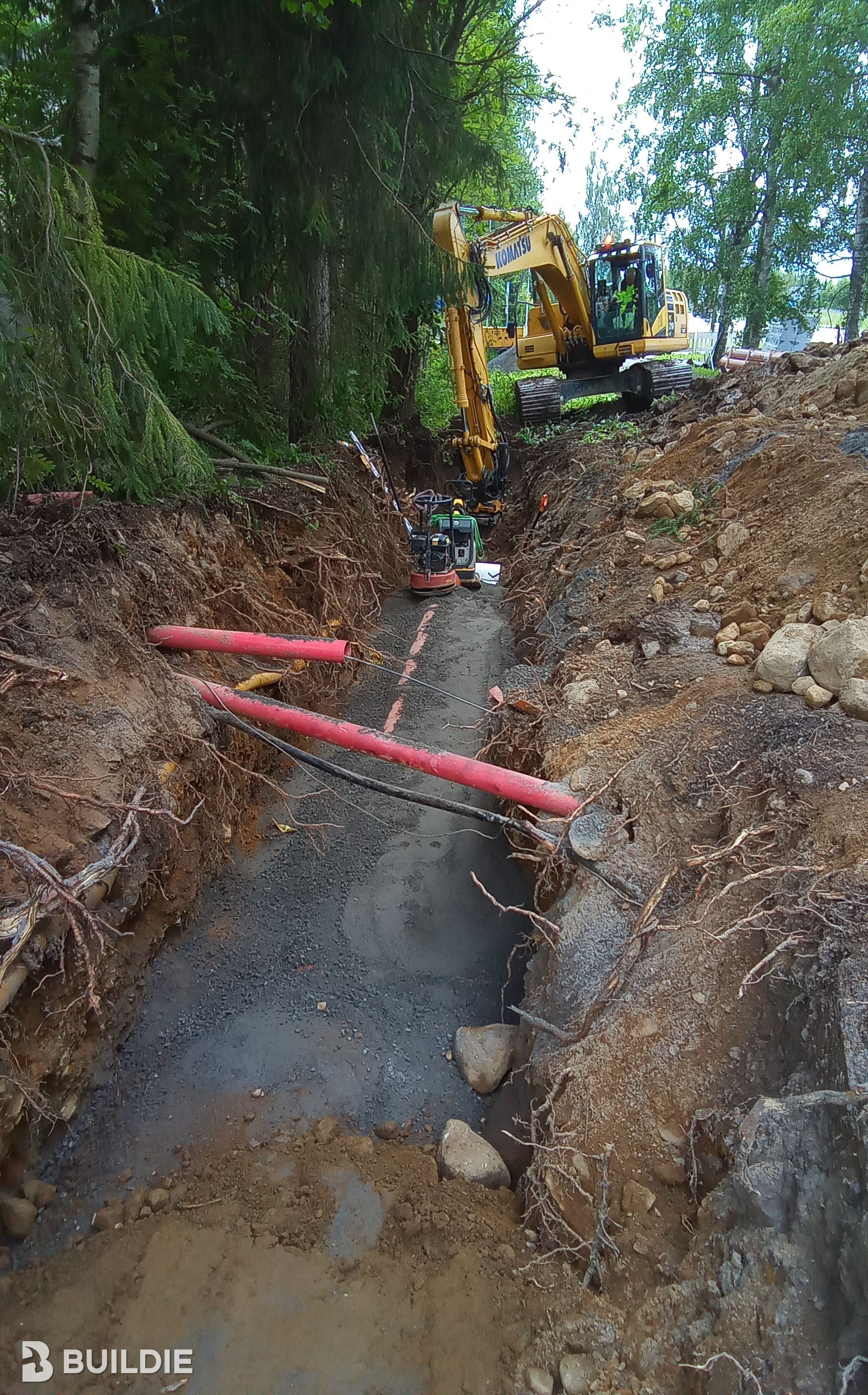

Kuvateksti: Alkutäyttö

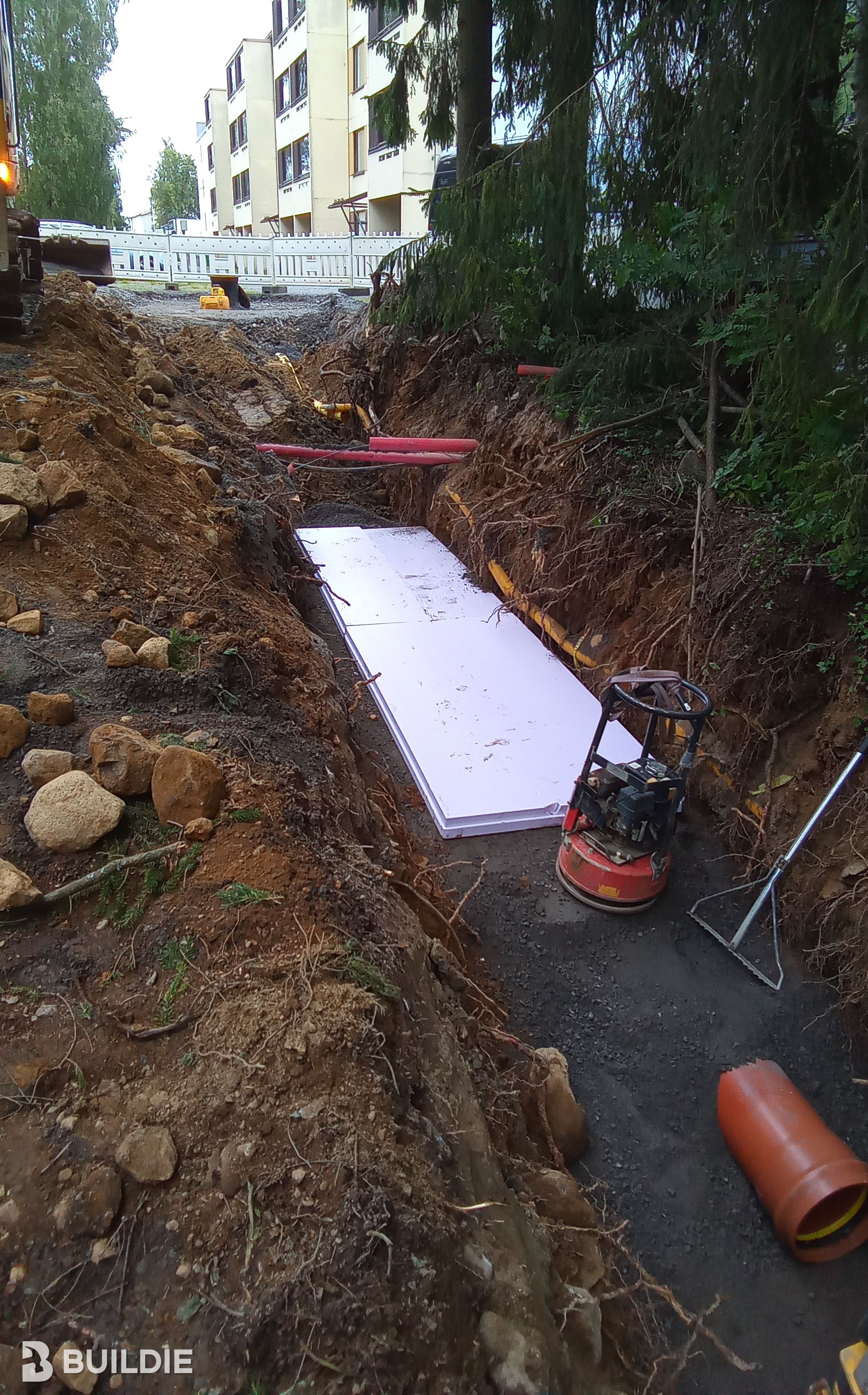

Kuvateksti: XPS-routaeristys (plv 100-250)

8. Tele-, sähkö-, kaukolämpörakenteet

• 📸 Kuvaa eri verkostot tunnistettavasti, esimerkiksi putken väri tai tyyppi havaittavissa. Valokuvista tulee olla todennettavissa rakenteiden sijoittelu, sijainti ja asennustapa.
• 📸 Kuvaa putkilinjojen etenemää n. 20m. välein.

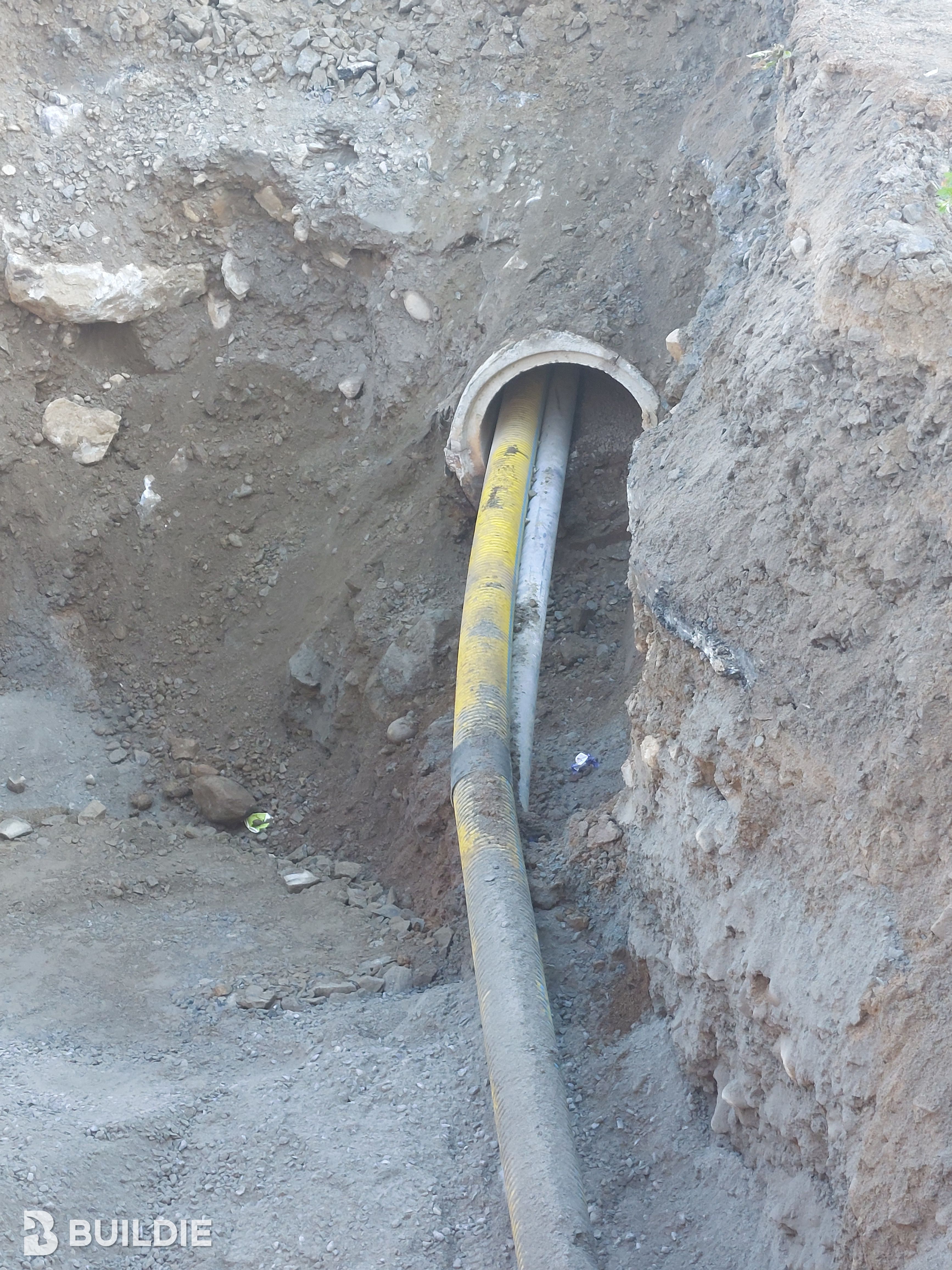

Kuvateksti: 110 PVC ja 20kv-kaapeli samassa vanhassa tierummussa

9. Täyttötyöt

• 📸 Kuvaa täyttötöiden toteutus kerroksittain. Ota kuvat heti tiivistystyön jälkeen, jotta niistä on todennettavissa käytetyt materiaalit ja tiivistystapa.

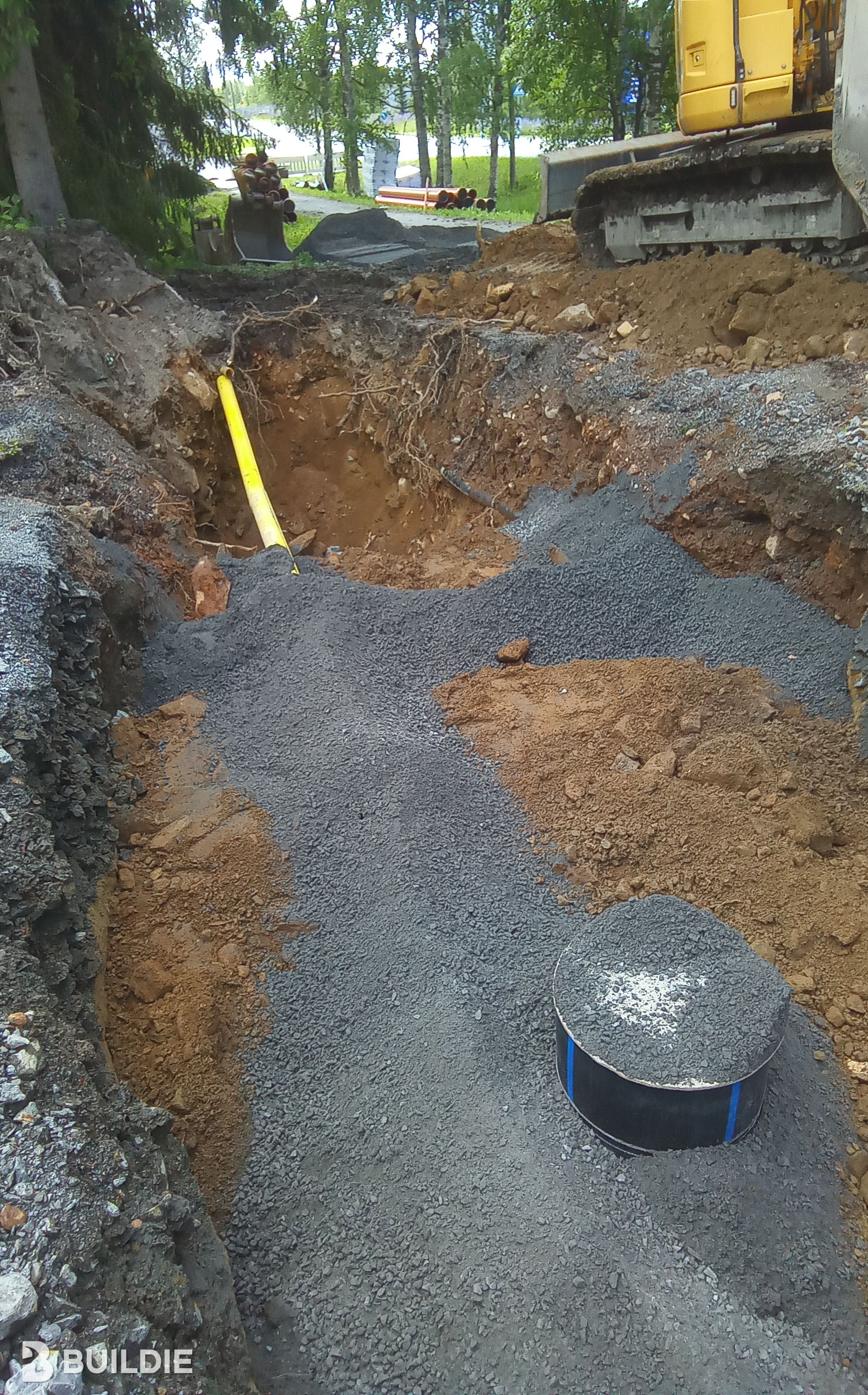

Kuvateksti: Lopputäyttö

10. Pintarakenteet

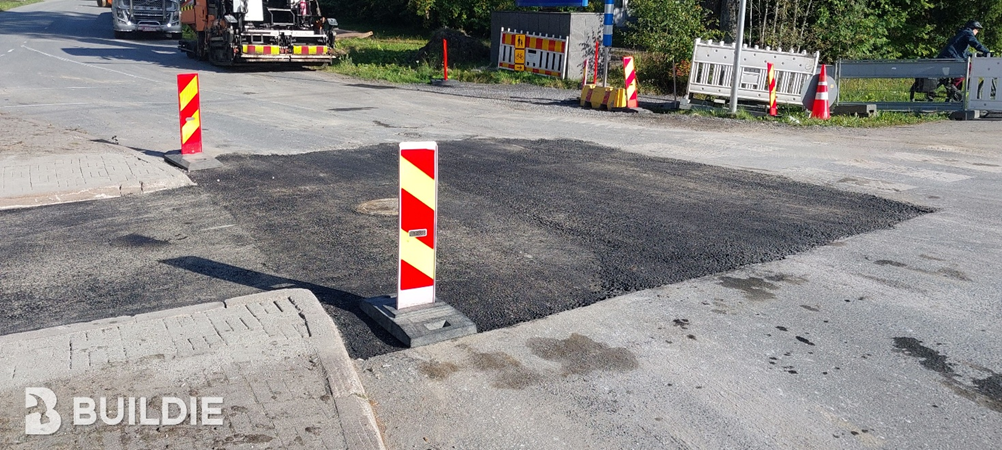

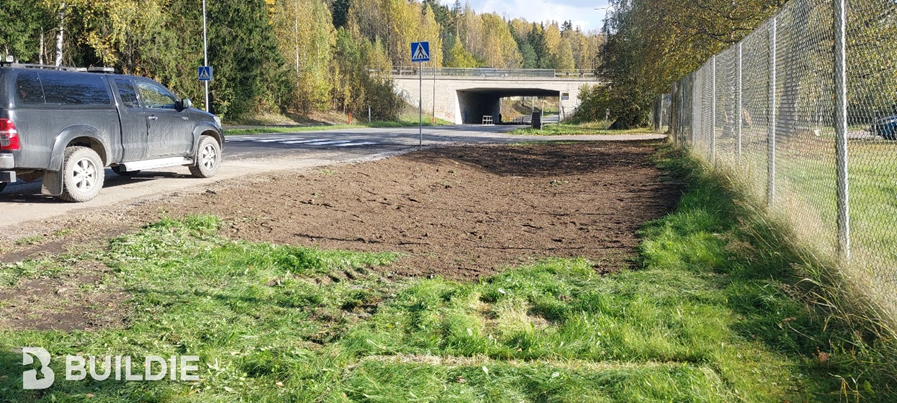

• 📸 Ota kuvia koko urakka-alueen laajuudella. Kuvaa risteyksiä, katualueita ja erityispiirteitä.

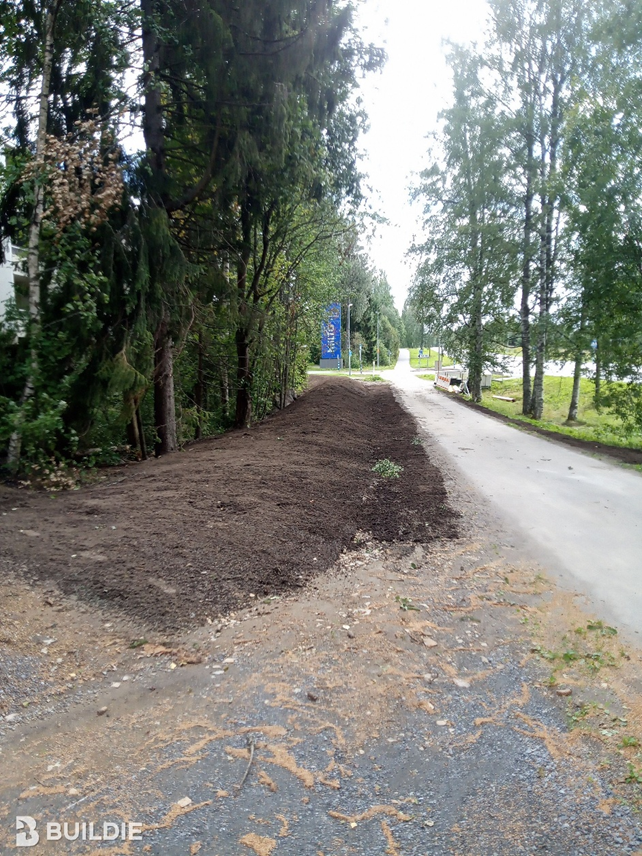

11. Lopputilanne

• 📸 Kuvaa koko urakka-alue järjestelmällisesti. Käy läpi reitit ja erikoisrakenteet. Ota sekä yleiskuvia että yksityiskohtaisia.

12. Lisä- ja muutostyöt

• 📸 Kuvaa lisätyön kohde ennen, aikana ja jälkeen. Kuvista tulee olla todettavissa lisätöiden laajuus. Lisätyökohteita ovat esim. maaperään, verkostoon tai rakenteisiin liittyvät muutokset, suunnitelmamuutokset, työmaan järjestelyihin ja aikatauluihin liittyvät muutokset
• Tarkemmat kuvausohjeet:

  Lisä- ja muutostyön dokumentointi -sivulla.




13. Poikkeamat

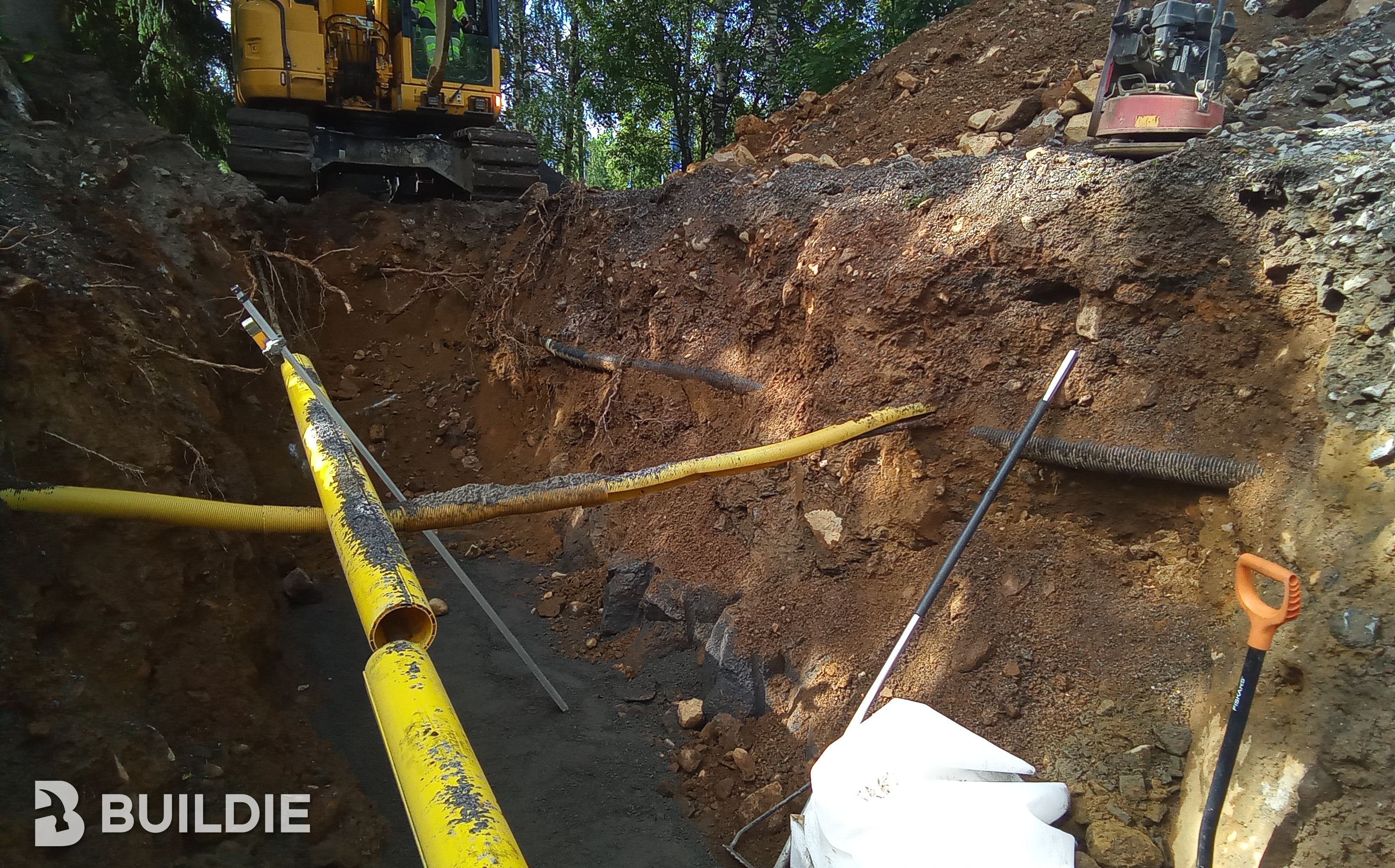

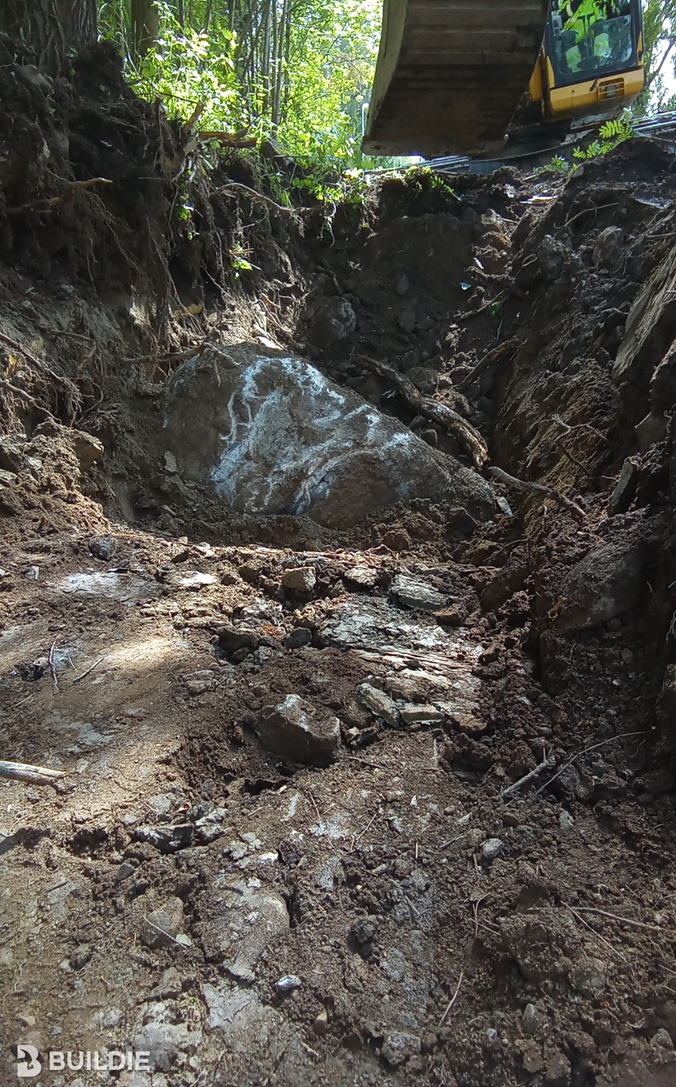

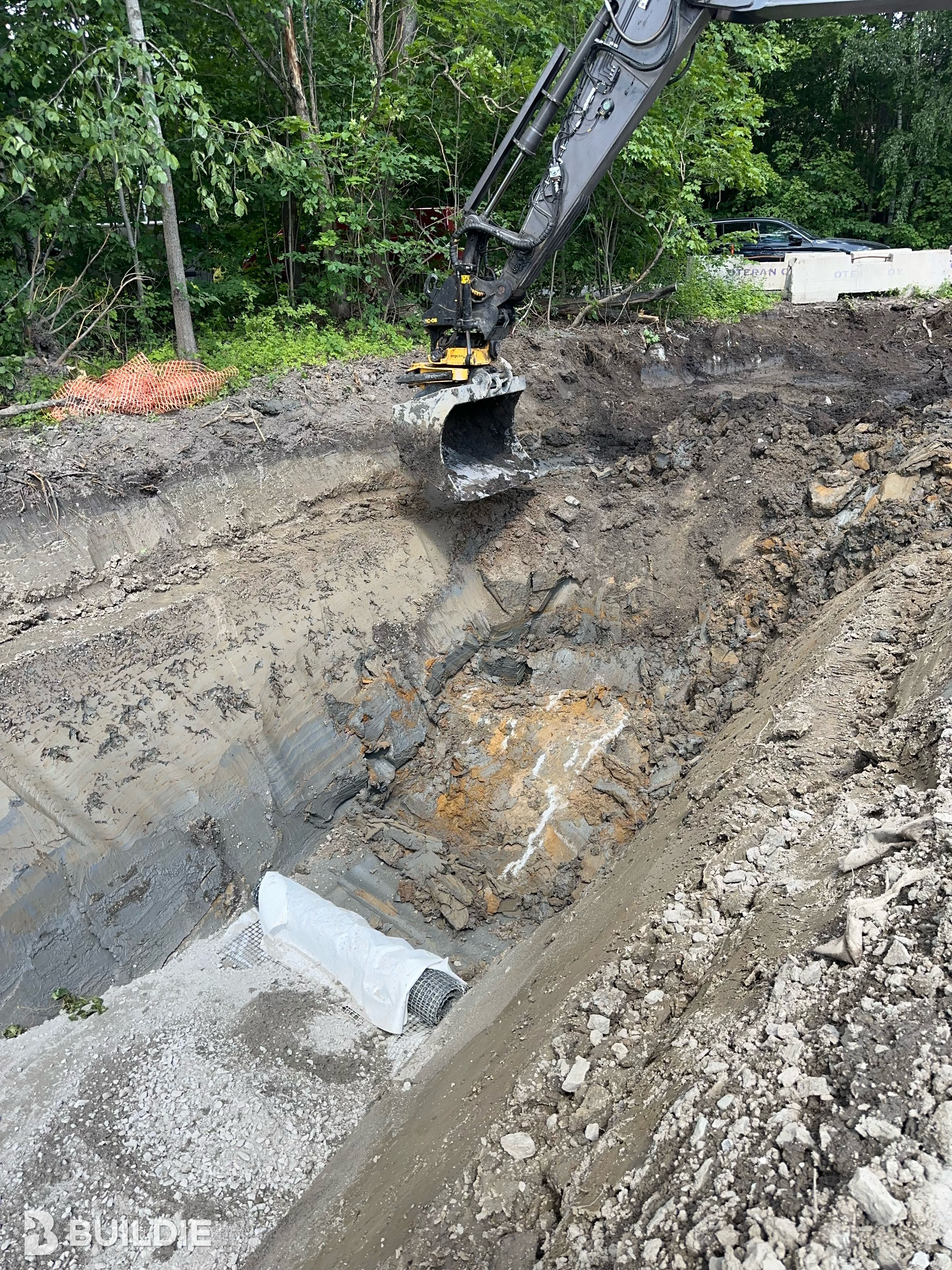

• 📸 Kuvaa poikkeama heti havaittaessa kattavasti laajuuden varmentamiseksi. Poikkeamat esim. suunnitelmissa, laadussa, turvallisuudessa, ympäristössä, aikataulussa ja määrissä.

Lopuksi

• Koska rakenteet peitetään, korostuu laadunvarmistuksen reaaliaikaisuus: Havaitsematta ja piiloon jäävät virheet, esim. putken väärä kaato, väärä täyttöaines tai huonosti tehty tiivistystyö voivat aiheuttaa painumia tai hankausta, ja sen myötä vuotoja rakenteen elinkaaren aikana
• Tilaaja osapuoli etävalvoo laatua ja puuttuu heti, jos dokumentointi paljastaa epäselvyyksiä tai laatuvirheitä tai mikäli dokumentaatiota puuttuu – näin estetään tehokkaasti kalliit elinkaaren aikana tapahtuvat rakenteiden vaurioitumiset
• Kunnossapito tehostuu, kun uuden verkoston rakentamisesta ja vanhan saneeraamisesta tuotetaan laadukas ja kattava dokumentaatio verkkotiedon rinnalle
