Uuden kiinteistön liittymisen valokuvausohje

Systemaattinen dokumentointi Buildiessa varmistaa, että uuden vesiliittymän rakentaminen tontin kaivutöistä vesimittarin asennukseen toteutetaan laadukkaasti, turvallisesti ja läpinäkyvästi – sekä tilaajan että toteuttajan eduksi.

Kuvattavat vaiheet ja kohteet:

1. Lähtötilanne ja työalue
2. Kaivuutyöt runkojohdolle
3. Liitos runkojohtoon
4. Liitosputken rakentaminen tontille
5. Tonttijohdon liittäminen taloon
6. Vesimittarin asennus
7. Täyttö ja pintarakenteet
8. Lopputilanne

Kuvausohjeet ja esimerkkikuvat:

1. Lähtötilanne ja työalue

• 📸 Kuvaa liittymäkohdan sijainti runkojohdolla (yleiskuva + lähikuva) ja ympäristö.
• 📸 Kuvaa maastomerkinnät, kaapelinnäytöt ja olemassa olevat rakenteet.
• 📸 Kuvaa mahdolliset liikennejärjestelyt ja työalueen rajaukset.

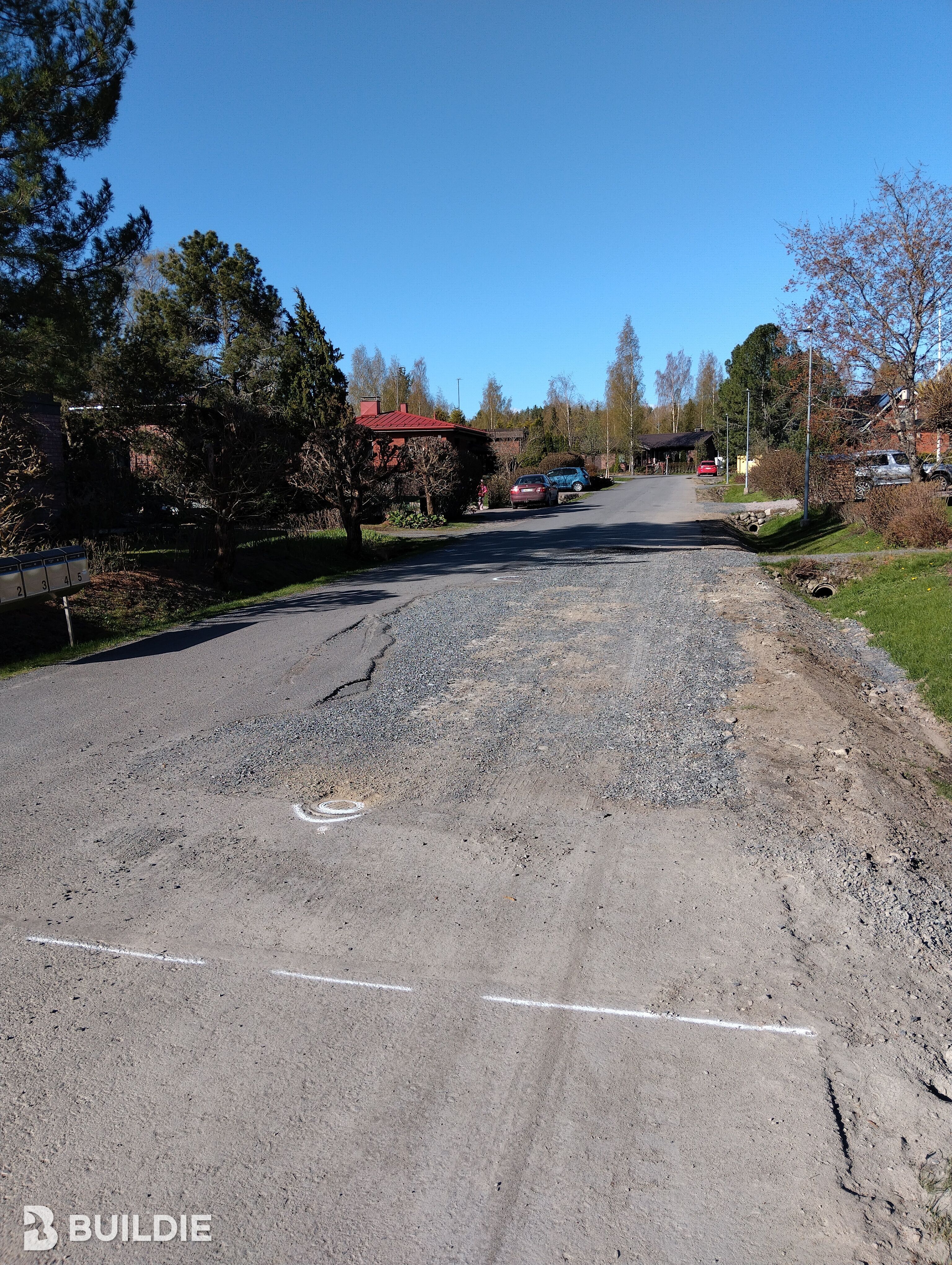

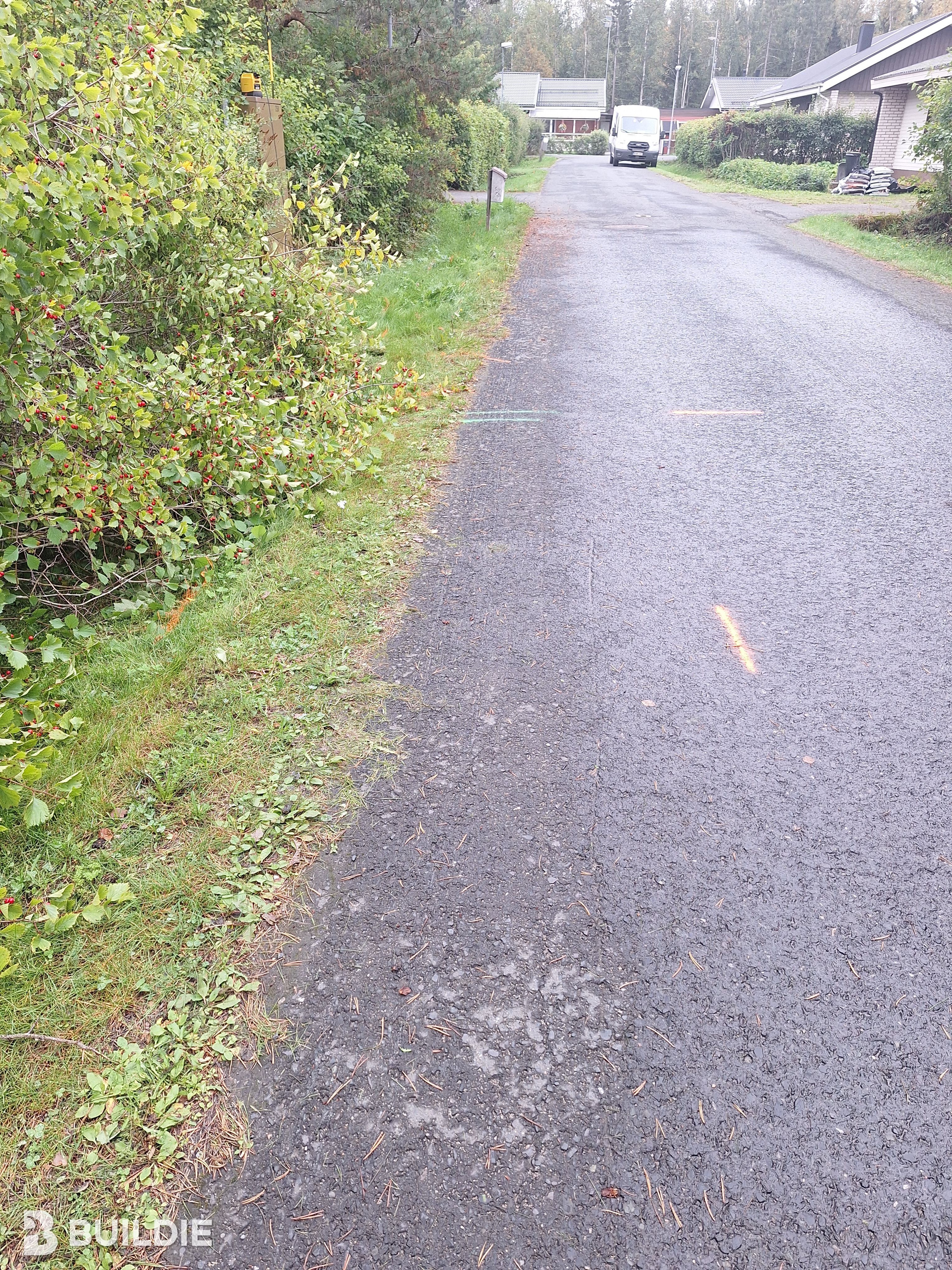

Yleiskuva työalueesta ennen töiden alkua, näkyvissä ympäröivä katualue tai piha:

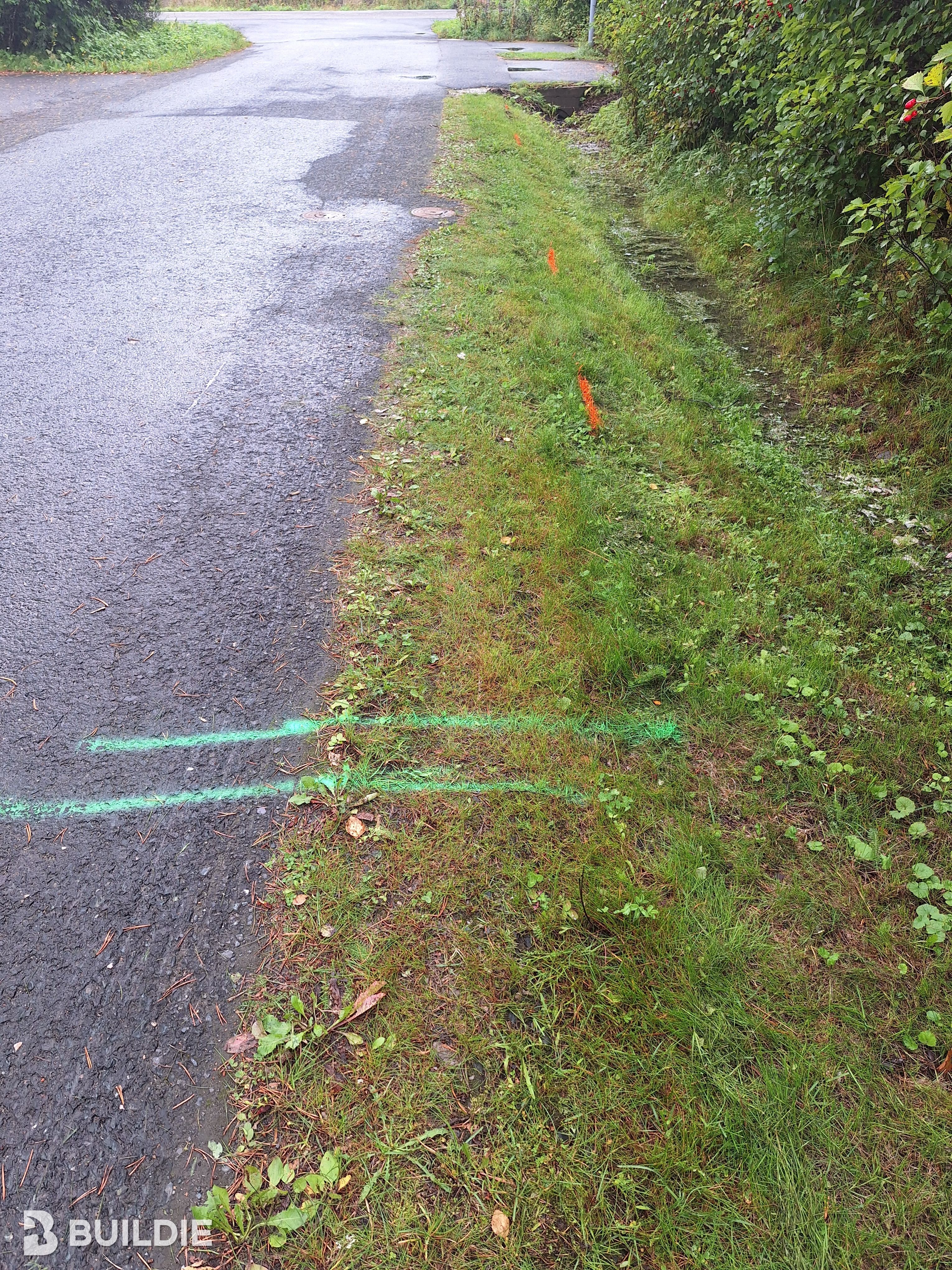

Lähikuva maastomerkinnöistä ja kaapelinnäytöistä niin, että merkintävärien ja symbolien merkitys hahmottuu:

2. Kaivuutyöt runkojohdolle

• 📸 Kuvaa kaivannon avaus runkojohdon kohdalla – varmistu, että näkyvissä on sijainti ja ympäristö.
• 📸 Kuvaa kaivannon turvallisuusratkaisut.
• 📸 Kuvaa paljastettu runkojohto ennen liitoskohtien valmistelua.

Kaivanto auki runkojohdon kohdalla:

Runkojohto paljastettuna, ympärillä näkyvissä maaperän rakenne:

3. Liitos runkojohtoon

• 📸 Kuvaa liitosmenetelmä (esim. satulaliitos, t-haara) ennen asennusta.
• 📸 Kuvaa liitoskomponentit selkeästi tunnistettavina.
• 📸 Kuvaa valmis liitos eri suunnista ennen täyttöä.

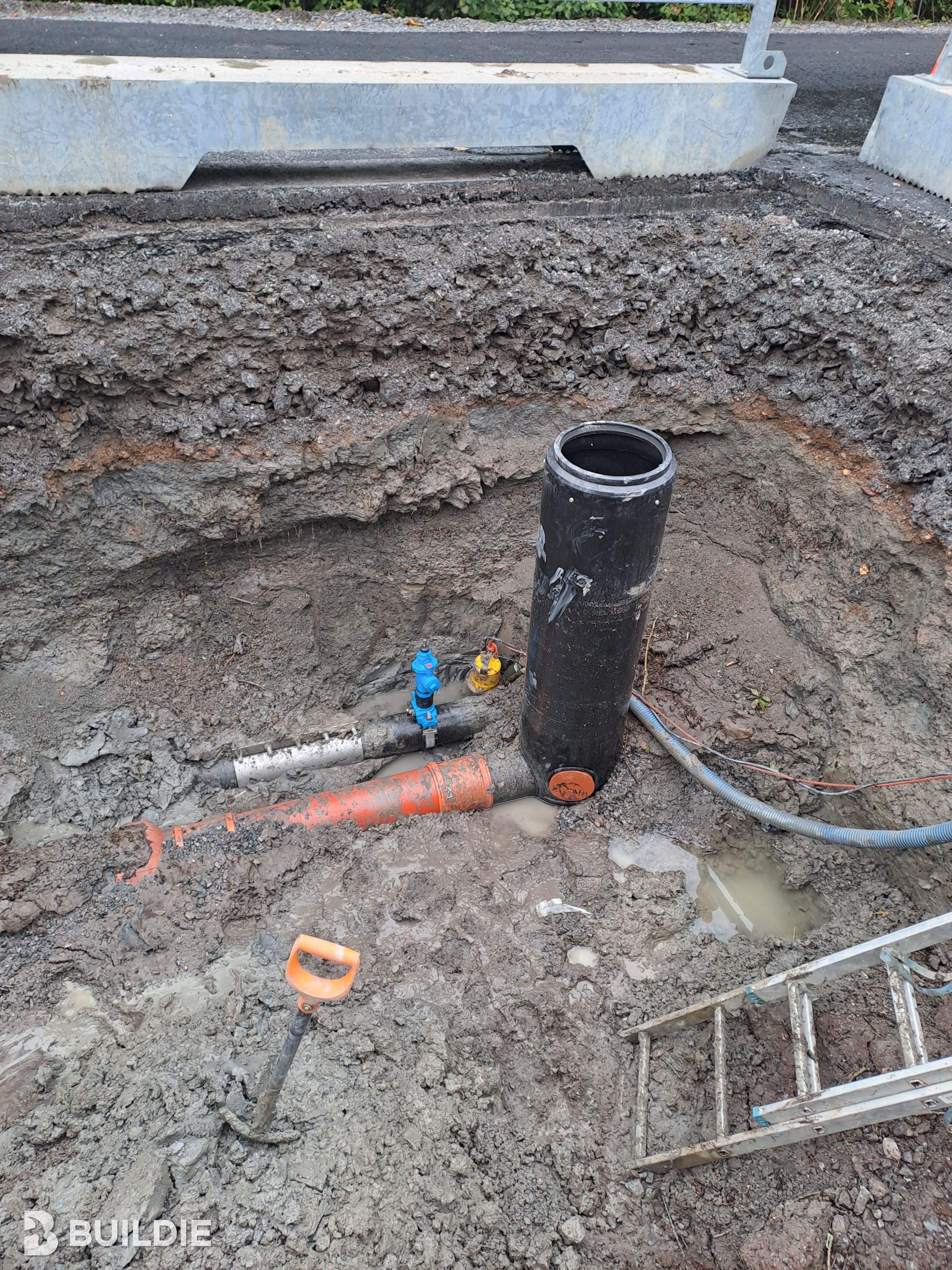

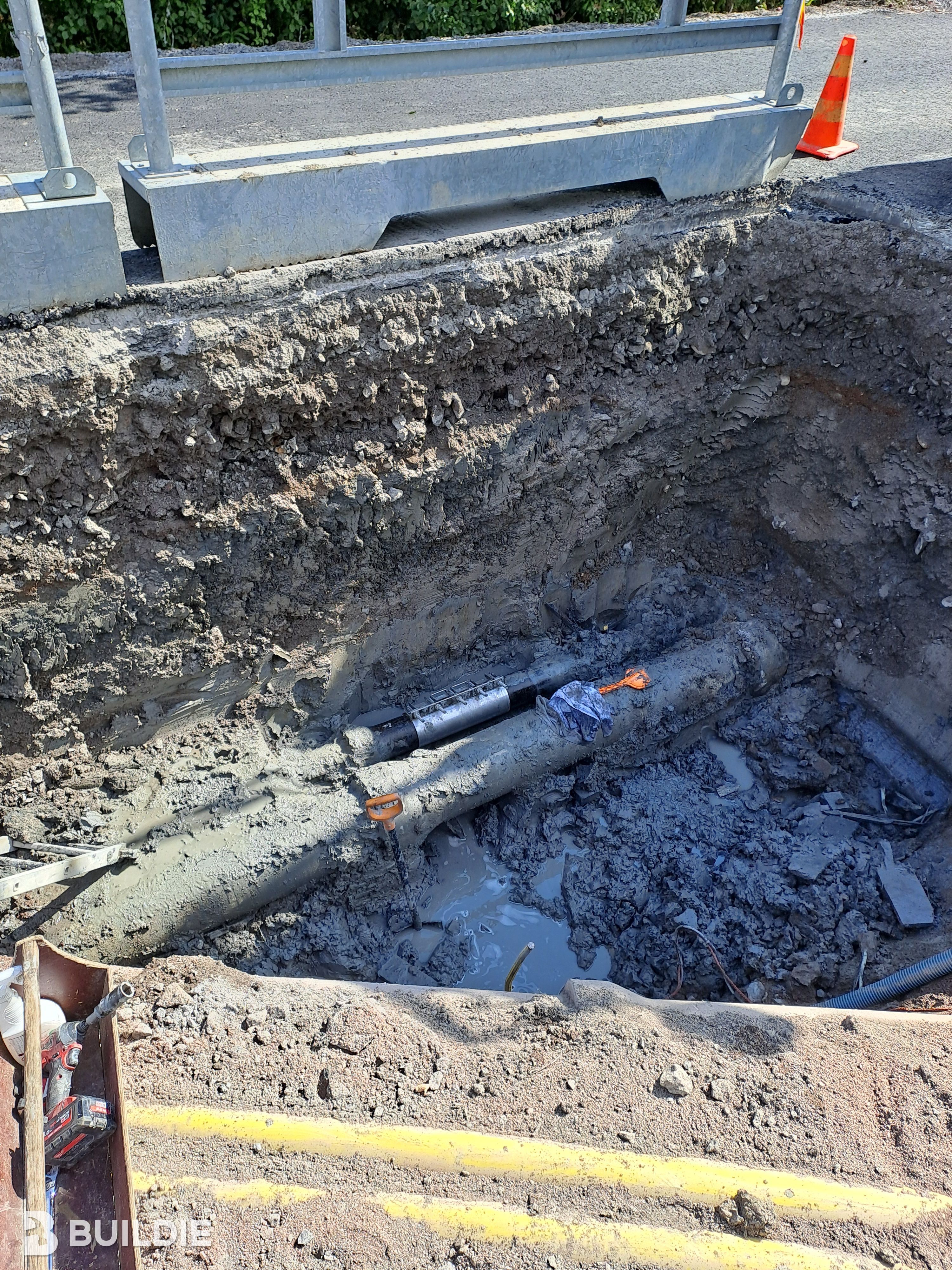

Valmiit liitosrakenteet kaivannossa. Näkyy oikeilla osilla ja oikein toteutetut liitokset sekä tontille päin lähtevät putkirakenteet:

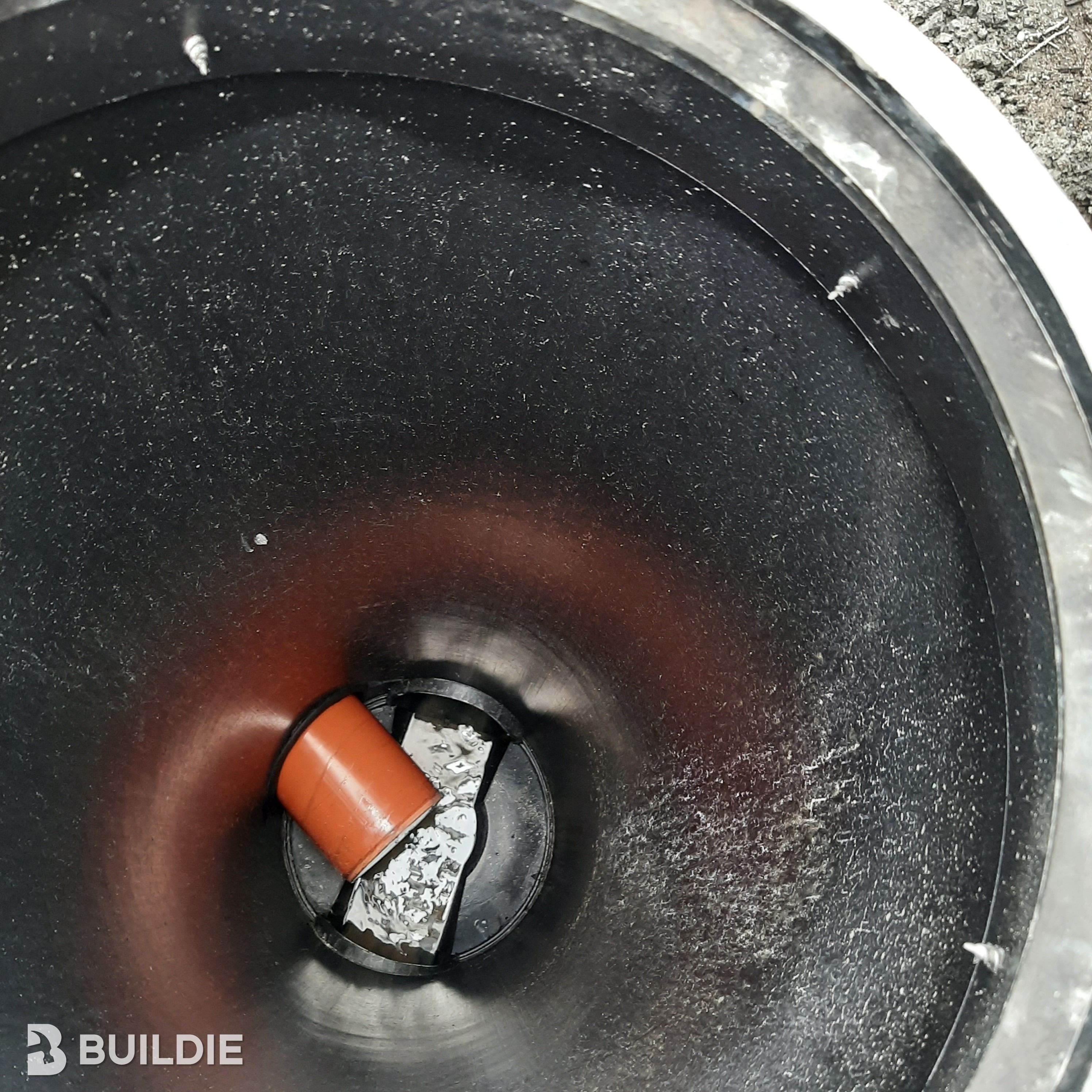

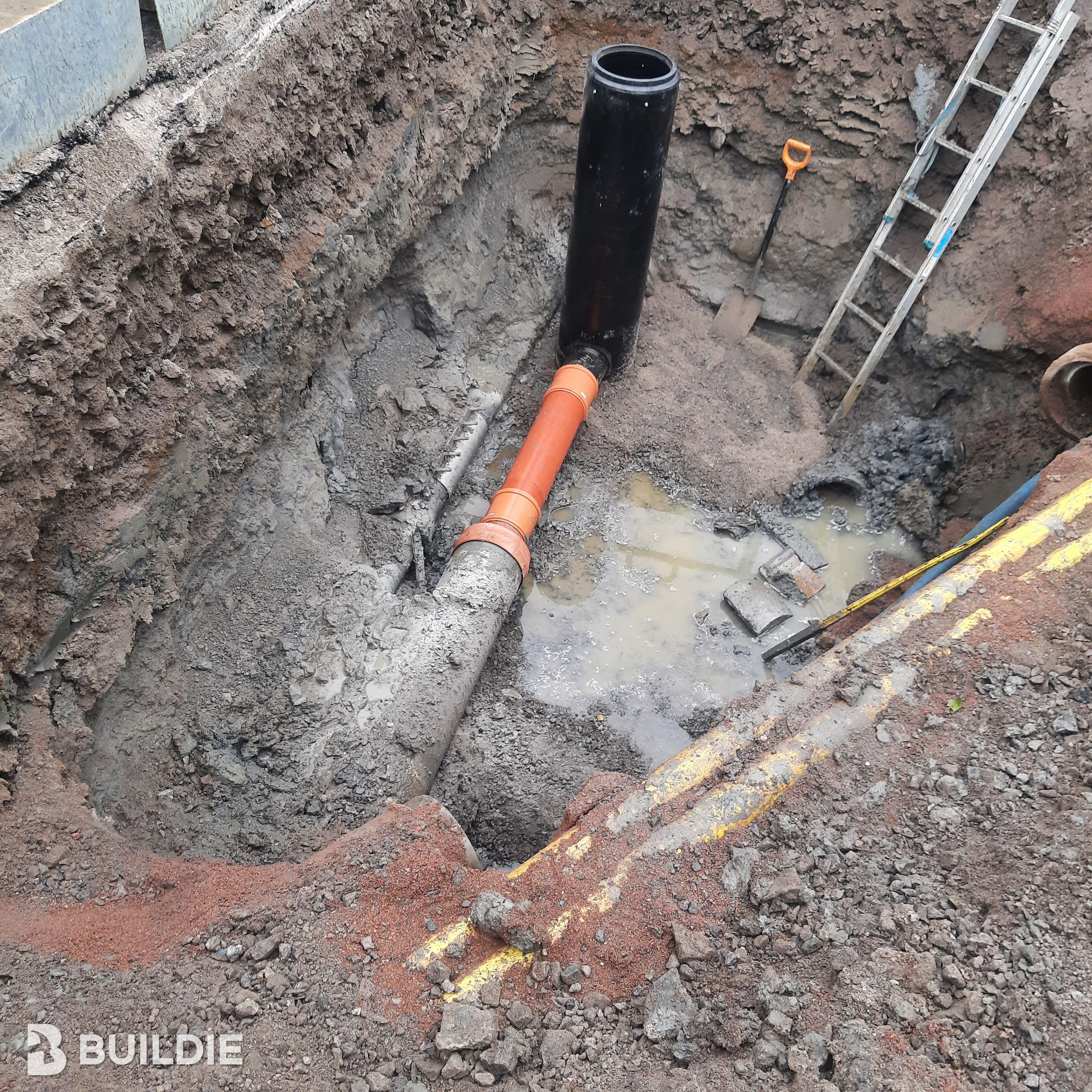

Jätevesiviemärin liitos kuvattuna kaivon sisältä:

4. Liitosputken rakentaminen tontille

• 📸 Kuvaa asennettava tonttivesijohto ja mahdollinen tonttiviemäri.
• 📸 Kuvaa putkilinja vähintään 20 m välein etenemisen mukaan.
• 📸 Kuvaa merkittävät suojarakenteet (esim. eristelevyt, läpiviennit).

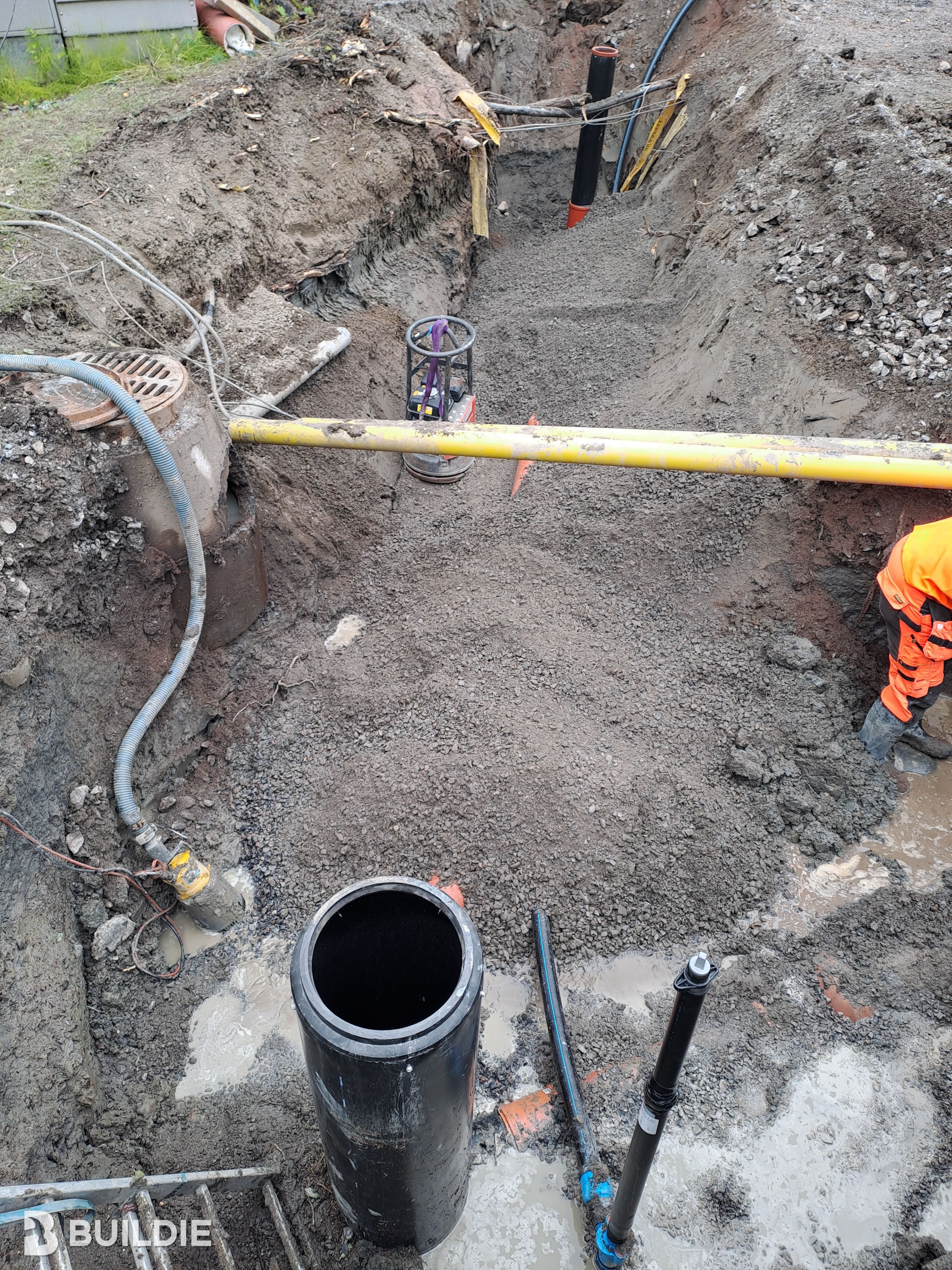

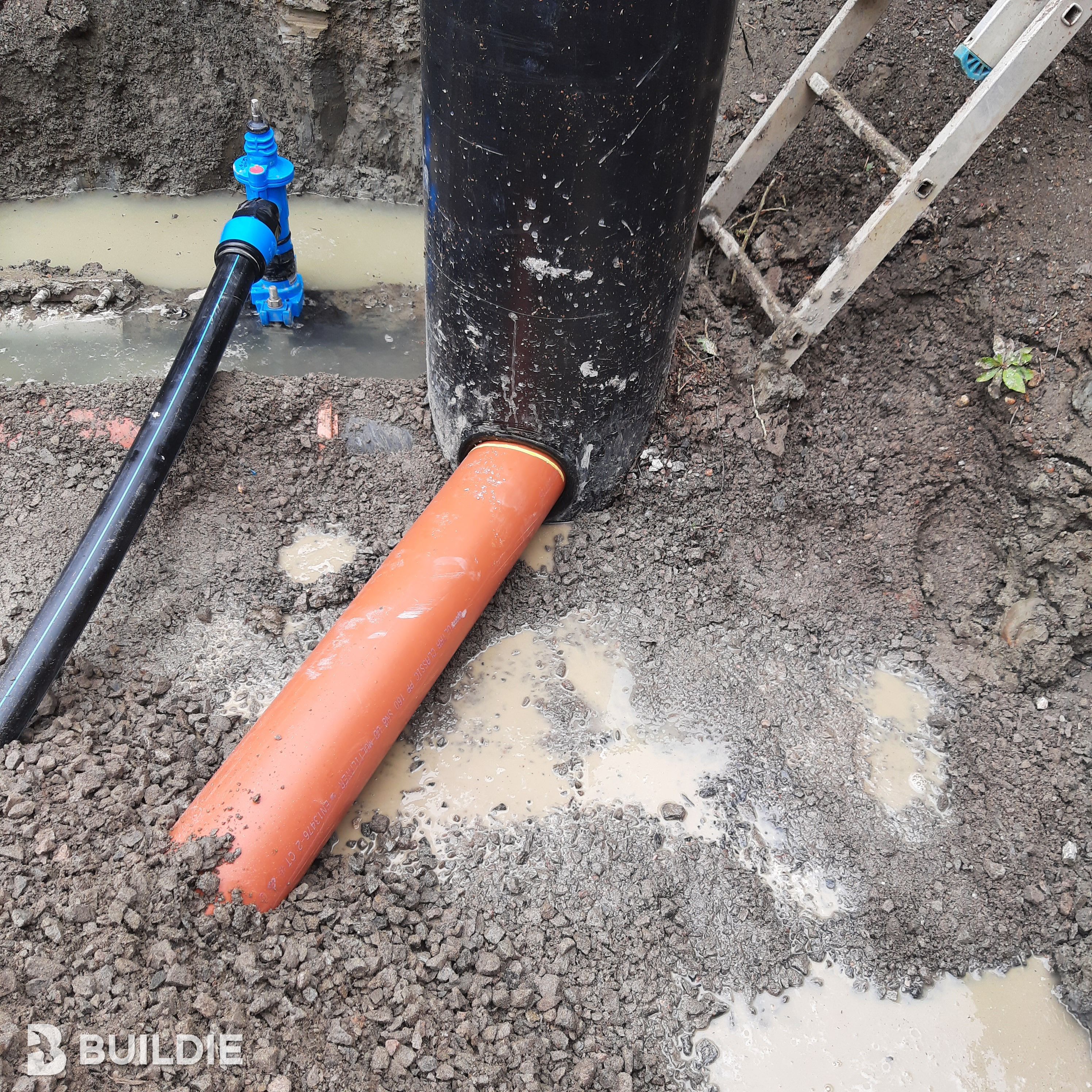

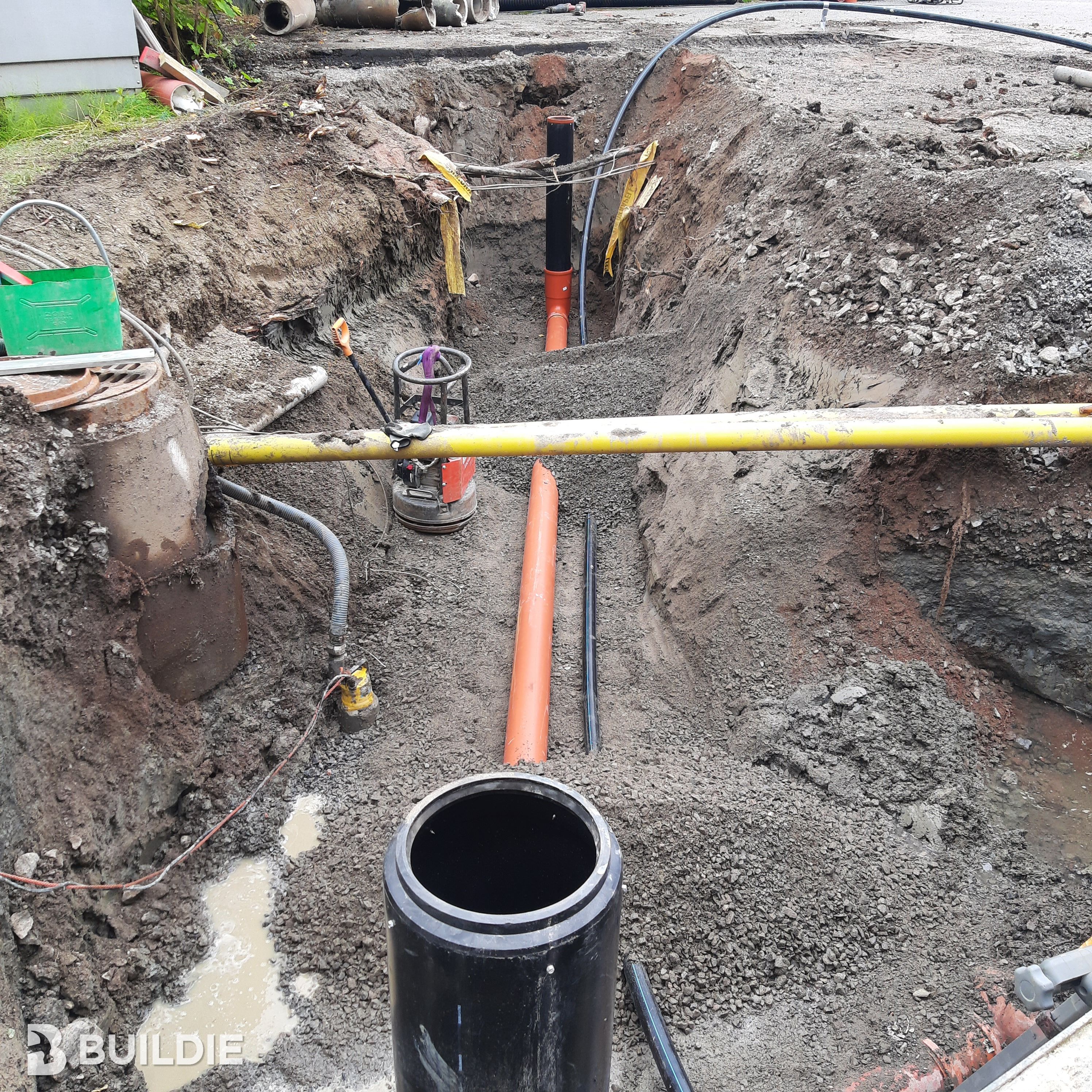

Asennettu tonttivesijohto ja tonttiviemäri:

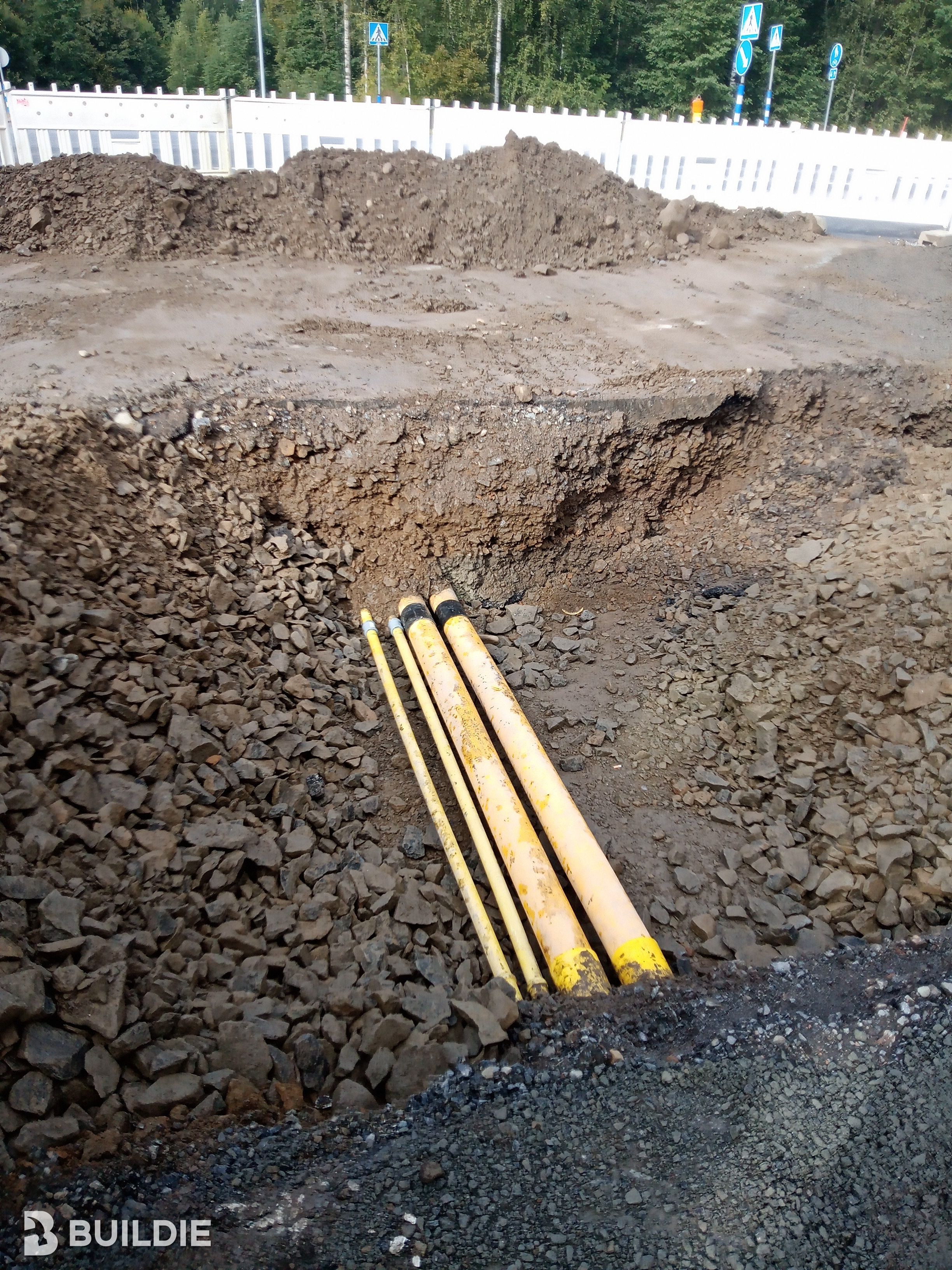

Alkutäytöt:

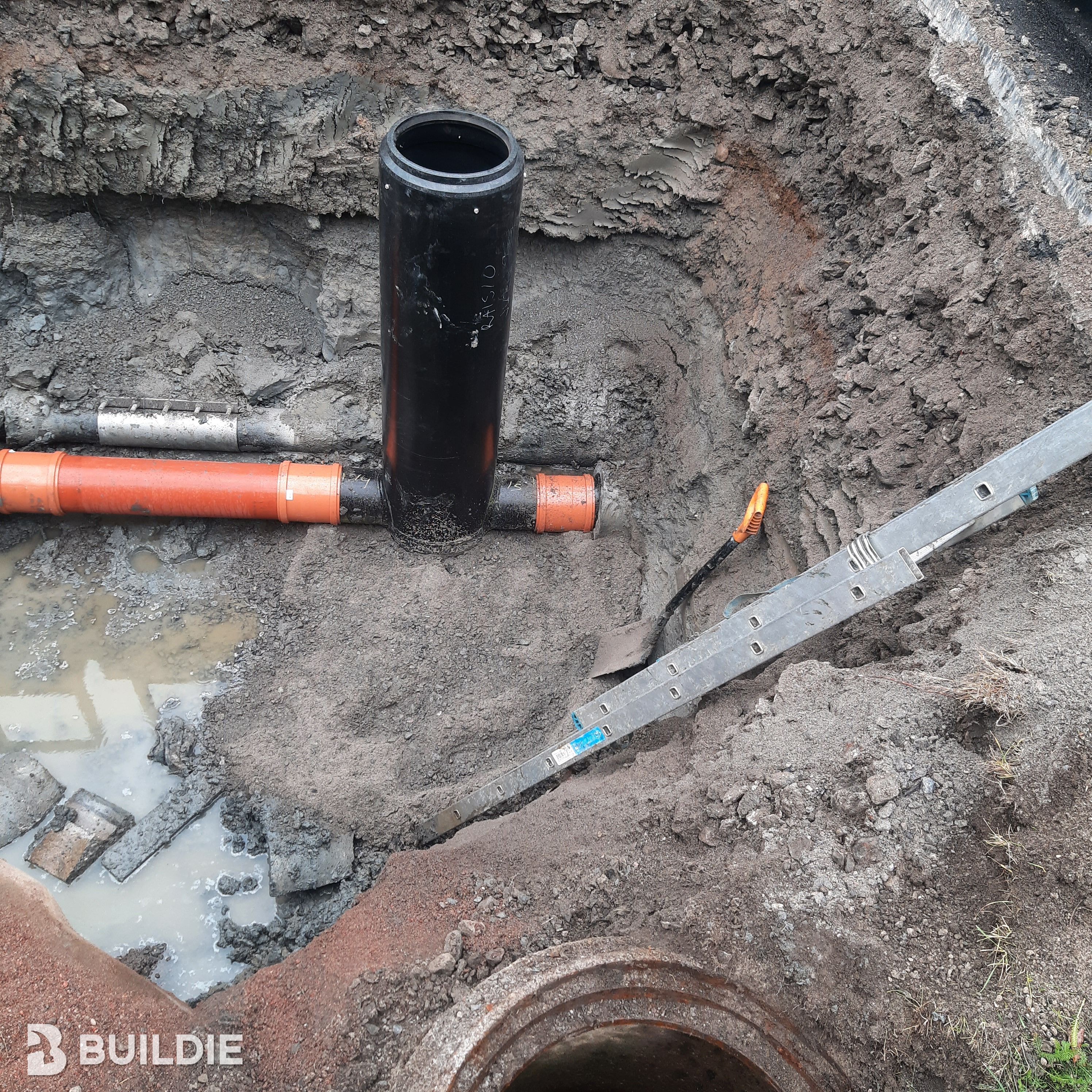

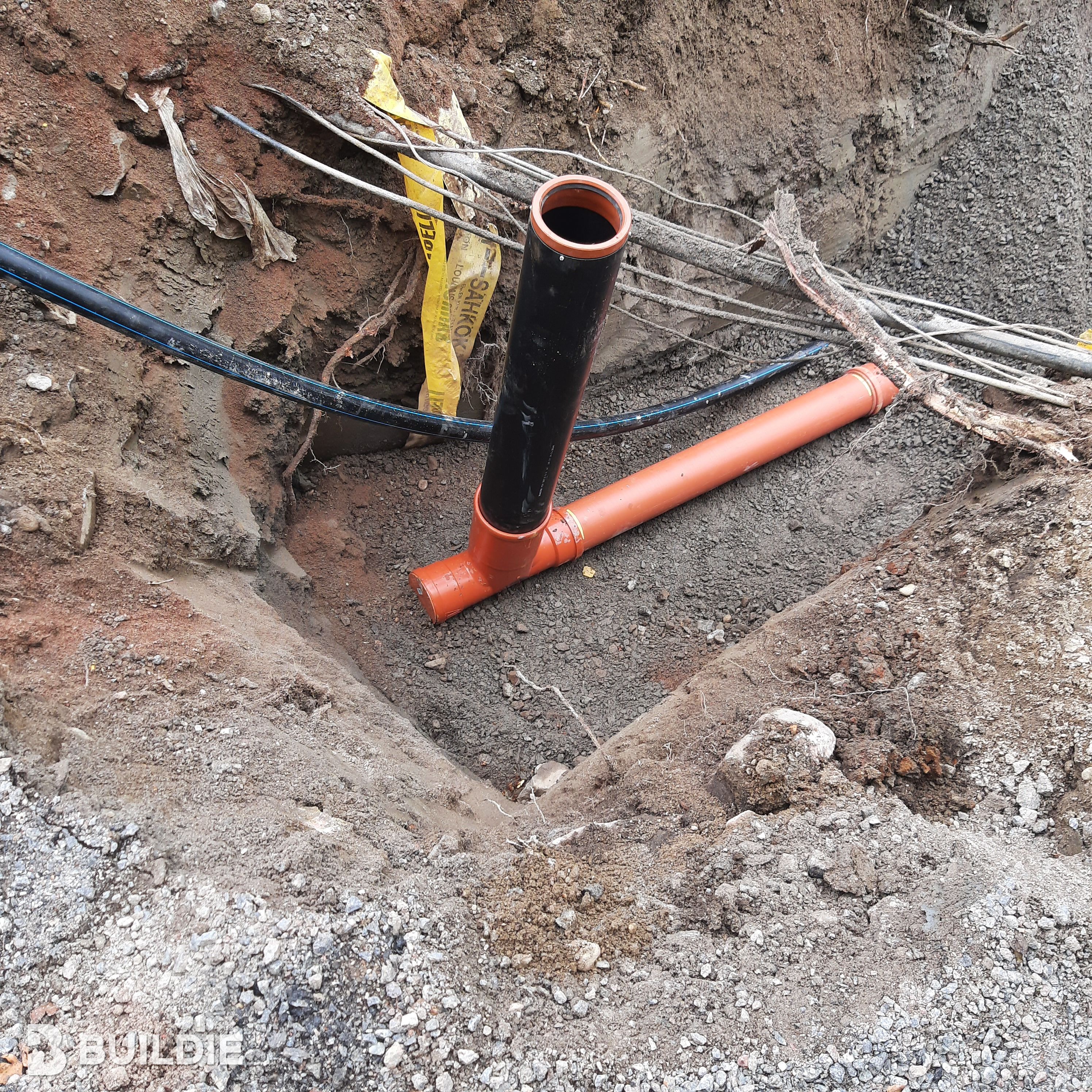

Asennettu viemärin tarkastuskaivo tontin rajalle:

5. Tonttijohdon liittäminen taloon

• 📸 Kuvaa rakennuksen perustusten läpivienti ja tiivistysratkaisu.
• 📸 Kuvaa tonttijohdon pää sisätiloissa ennen vesimittarin asennusta.

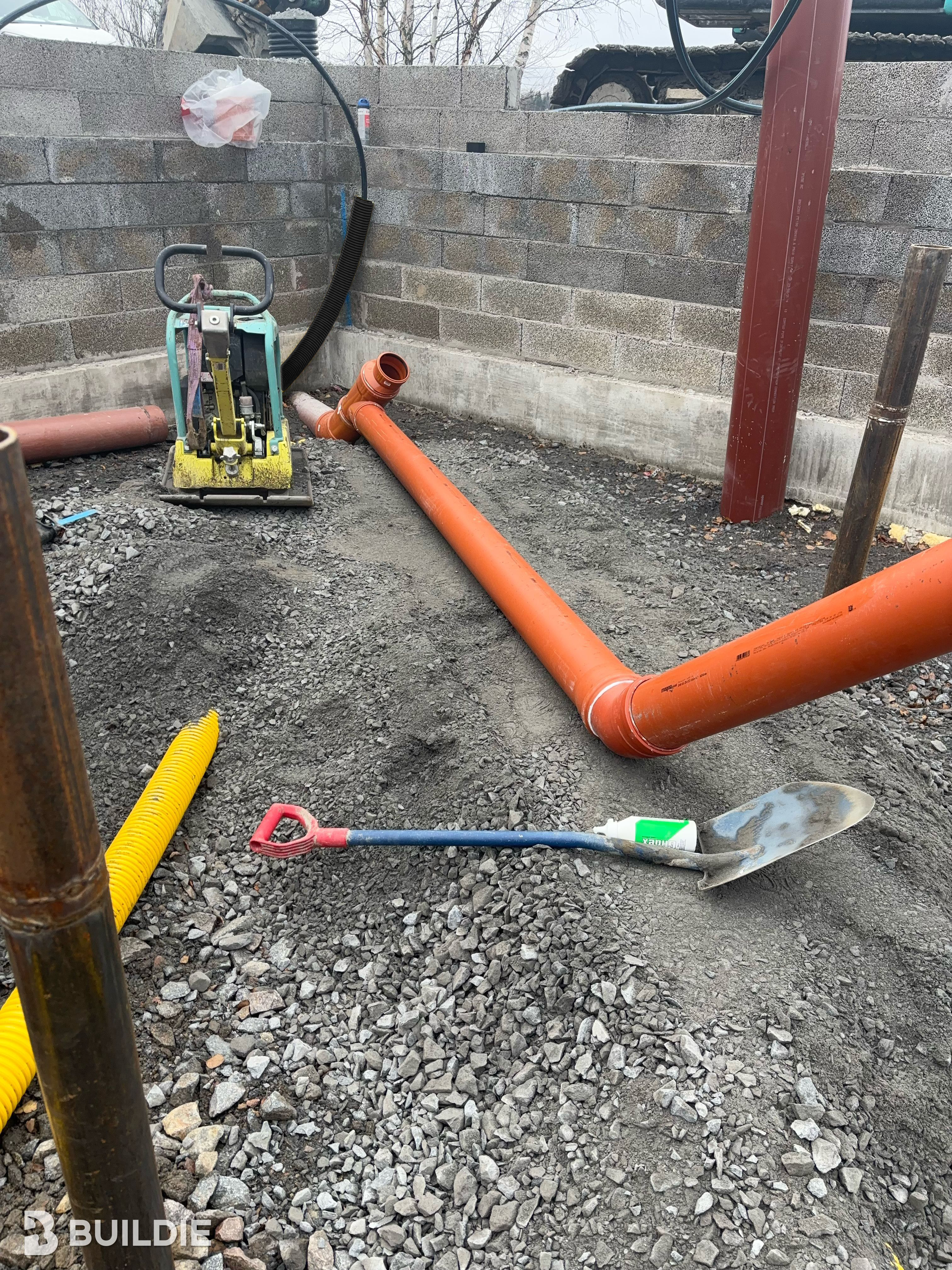

Vesijohto ja viemäri rakennuksen sisään:

6. Vesimittarin asennus

• 📸 Kuvaa vesimittaritilan rakenteet ja varusteet ennen asennusta.
• 📸 Kuvaa asennettu vesimittari ja sulkuventtiilit lähikuvina sekä yleiskuvana.
• 📸 Kuvaa mittarin sinetöinti ja mahdolliset tunnistetiedot (sarjanumero).

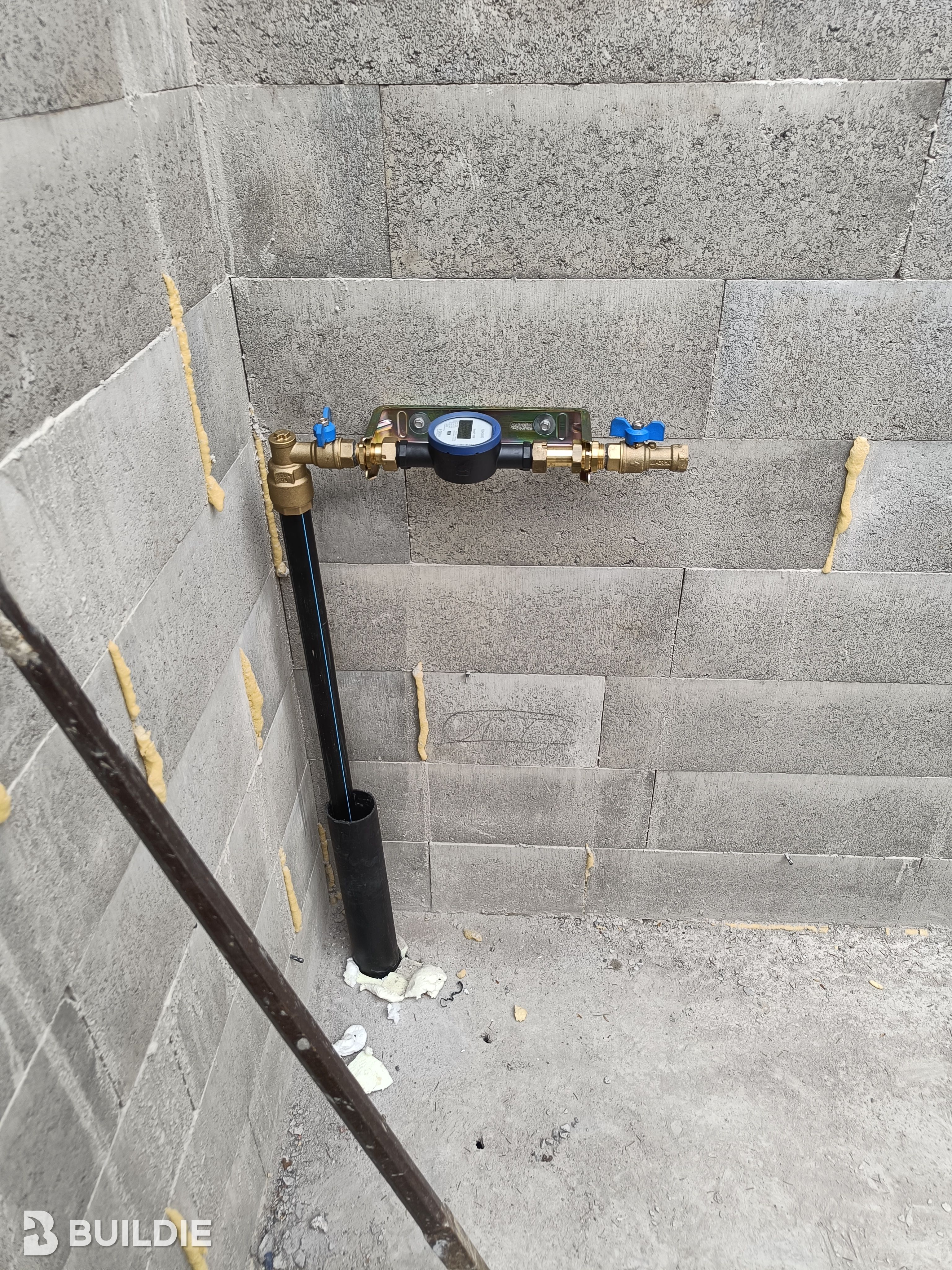

Vesimittaritila – näkyy putkivedot ja tila mittarille:

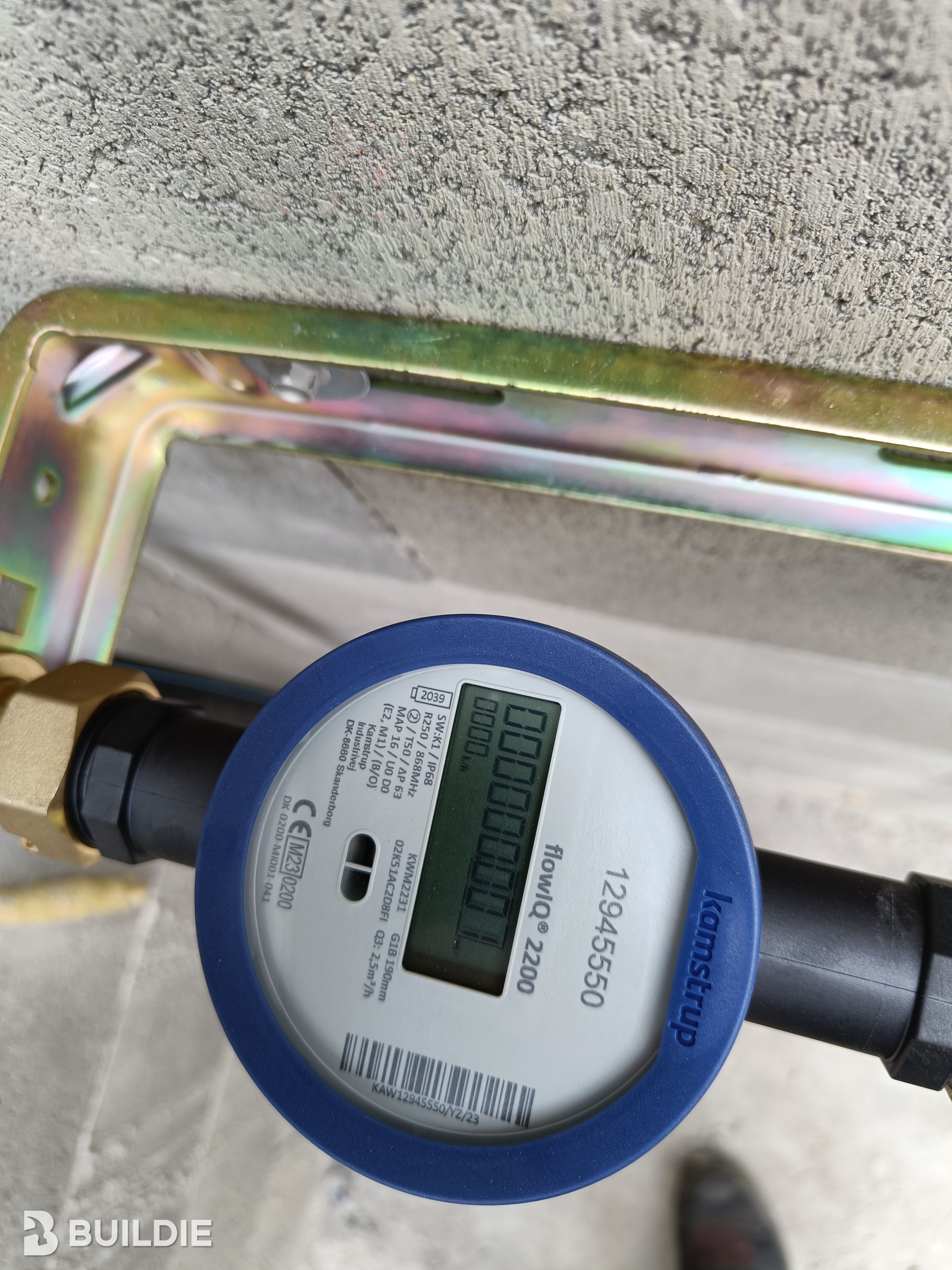

Valmis vesimittariasennus lähikuvana, näkyvissä mittarin sarjanumero:

7. Täyttö ja pintarakenteet

• 📸 Kuvaa kaivantojen täyttökerrokset ja materiaalit ennen seuraavaa kerrosta.
• 📸 Kuvaa lopulliset pintarakenteet palautettuina (asfaltti, sora, nurmikko).

8. Lopputilanne

• 📸 Ota yleiskuvat koko työalueesta valmiina.
• 📸 Kuvaa erityiskohdat, joissa tehtiin poikkeavia ratkaisuja tai lisätöitä.

Kuvateksti: Lopputäytöt tehty ja työalue siistitty

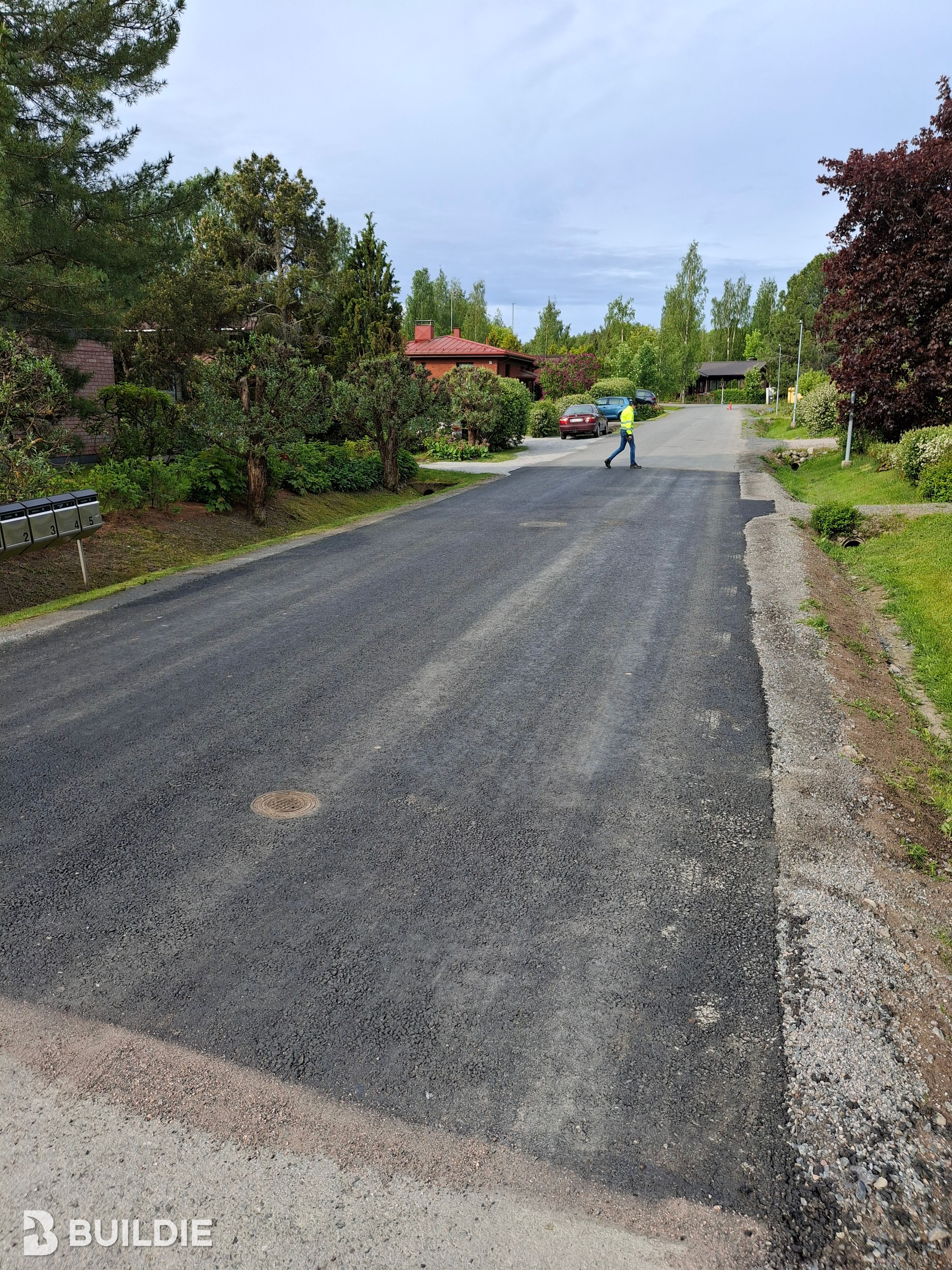

Kuvateksti: Kokonaisuudessaan asfaltoitu liitoskohta

Miksi laadukas valokuvadokumentointi on tärkeää?

• Jokainen kuva on kiistaton todiste työn laadusta ja siitä, että työ on tehty sopimuksen ja ohjeiden mukaisesti.
• Buildiessa kuvat tallentuvat automaattisesti oikeisiin työvaiheisiin ja niihin on helppo palata myöhemmin – työnaikana tai vuosien päästä – projekteittain, karttanäkymästä tai GPS-sijainnin perusteella.
• Dokumentaatio palvelee koko vesilaitoksen organisaatiota: esimerkiksi laskutuksen vastuuhenkilö voi vahvistaa liittymismaksun perusteet ja asiakaspalvelija löytää nopeasti vastaukset asiakkaan kysymyksiin, kuten milloin työvaihe valmistui tai mikä on vesimittarin sarjanumero.
• Kun työn toteuttaja velvoitetaan ottamaan valokuvat itse Buildieen, mahdolliset laatu- ja turvallisuuspuutteet havaitaan heti – eikä vasta silloin, kun rakenne on jo peitetty.
